当前位置:首页>产品中心>球阀>电动球阀-BQ941F防爆电动球阀

防爆电动球阀

品牌厂家:台臣/TAICHEN
产品型号:BQ941F
连接方式:法兰RF、焊接
公称通径:DN15~DN300mm
适用介质:水、蒸汽、油品、液体、气体等
阀体材质:碳钢WCB、不锈钢304、316L
压力温度:1.6~6.4MPa、 -196℃~540℃
样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 超前工艺

    台臣牌球阀阀体采用硅溶胶精铸工艺,16-40公斤通用体,更大气。

  • 适用介质广

    防爆电动球阀阀体内通道平滑,适用于各种易燃易爆等介质。

  • 价美物廉

    源头厂家、自主研发生产、库存量大,物超所值,发货速度快。

  • 密封性强、零泄露

    球阀结构紧凑,采用聚四氟乙烯等材料制作的密封圈密封性能好。

  • 功能强大

    变换一下模块可演变成开关型、调节性、智能型、防爆型等。

  • 防爆等级高

    防爆电动执行器防爆等级有ExdⅡBT4、ExdⅡCT6可在各种化工区域使用。

产品详情

BQ941F防爆电动球阀概述:

台臣阀门生产的BQ941F防爆电动球阀由电动执行机构和球阀阀体组合而成。该阀主要分为开关型和调节型两种,电动开关球阀一般用于开关两位切断使用,对于开关速度、泄漏量的要求比调节阀还高。电动调节球阀主要用于对介质的压力、液位和流量等参数的调节,对于工作性能要求比开关阀高。

防爆电动球阀有角行程防爆电动执行器及球阀球体组成,执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。防爆电动球阀防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。防爆电动球阀主要特点为:不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。


BQ941F防爆电动球阀工作原理:

防爆电动球阀工作需接电力能源,由电源输入电机正反转,带动齿轮及阀杆阀芯做0-90运动,做全开和全关的动作。调节型电动球阀工作原理是电动执行机构接收4-20MA的控制信号,电机组带动齿轮涡轮蜗杆转角力矩,当球芯旋转90度时,在进、出口处会全部呈现球面,从而截断流动。


BQ941F防爆电动球阀各项标准:

1、检验主试验:JB/T 9092、API 598。

2、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

3、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

4、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。


注:球阀的安装

首先要准备好球阀前后的管线,管道要清理干净,不能有任何杂质。如果管道不能承受球阀的重量,就要配有相应的支撑。然后拆去球阀两端保护法兰的防护件,球阀应尽可能安装在水平管道上并使阀体垂直。

防爆电动法兰球阀型号选型请提供技术要求,防爆电动法兰球阀工作原理、结构尺寸图请联系工作人员,台臣阀门全心全意为您服务好每个细节,让您真正满意。

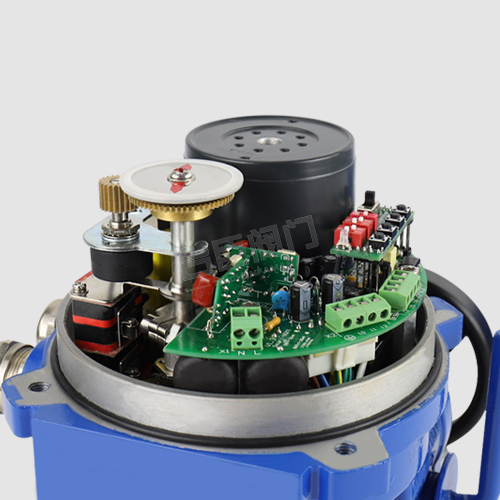

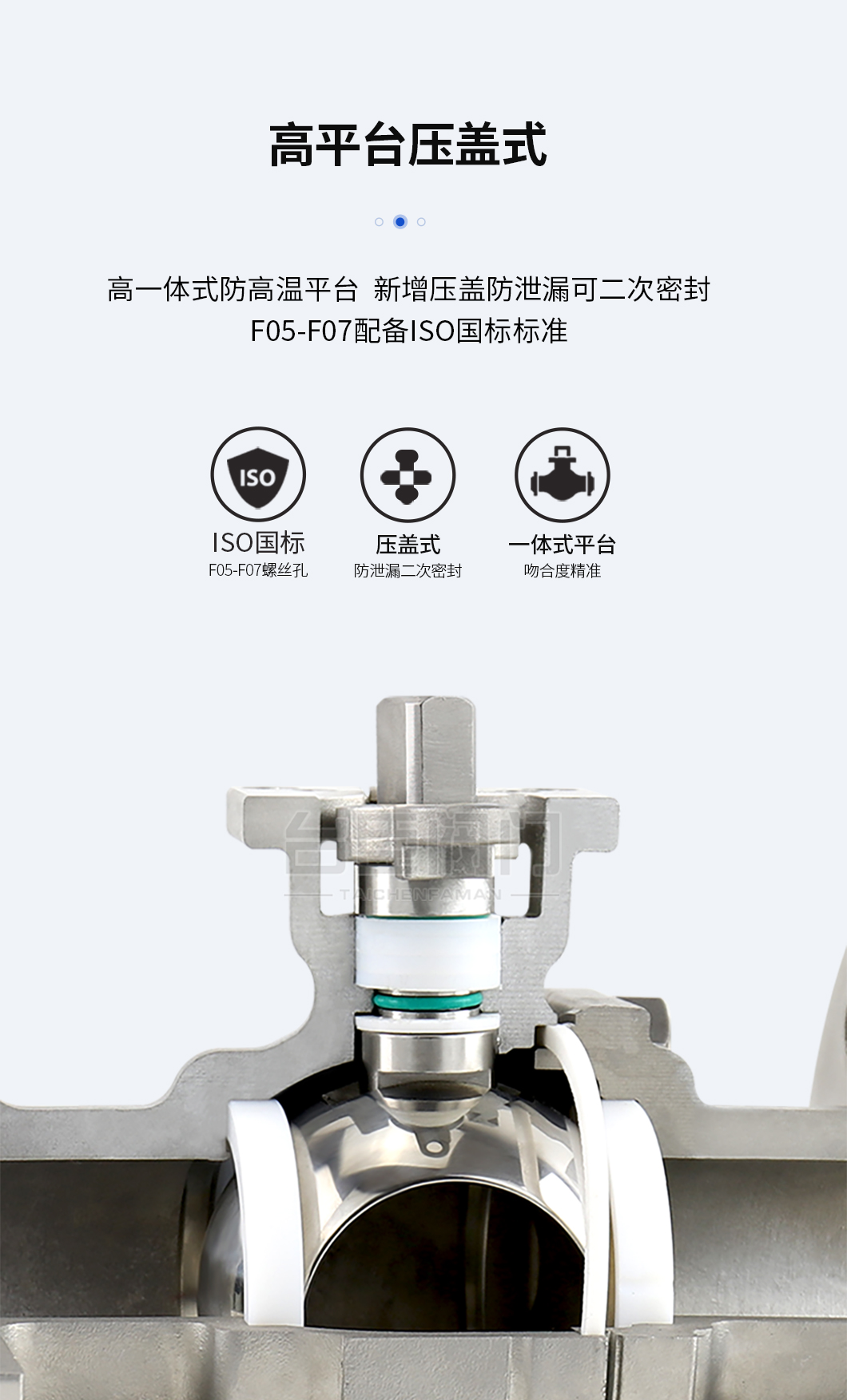

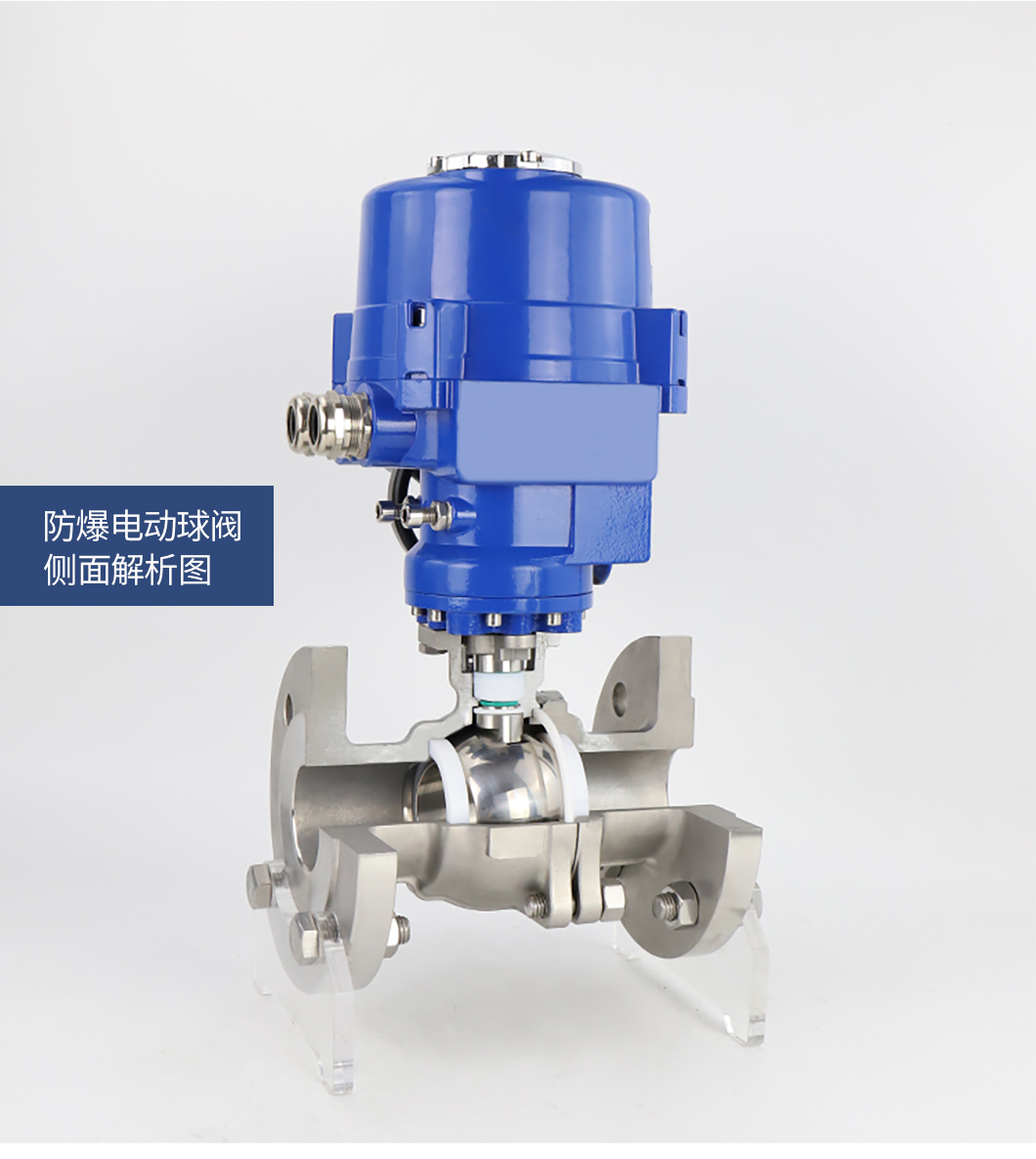

BQ941F防爆电动球阀解剖图

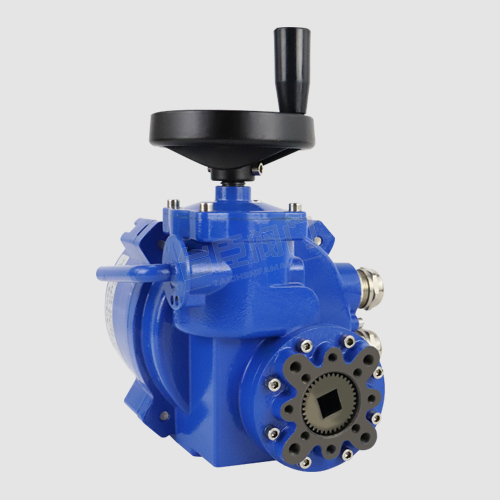

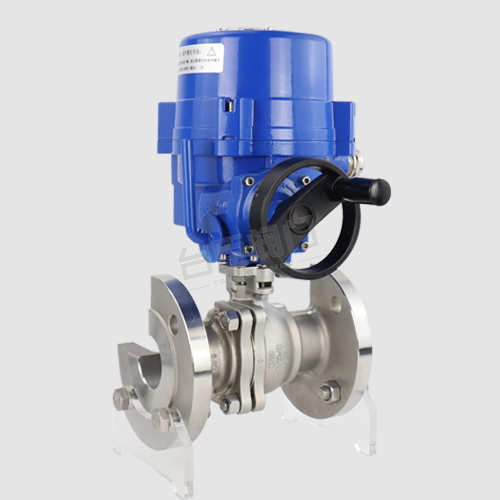

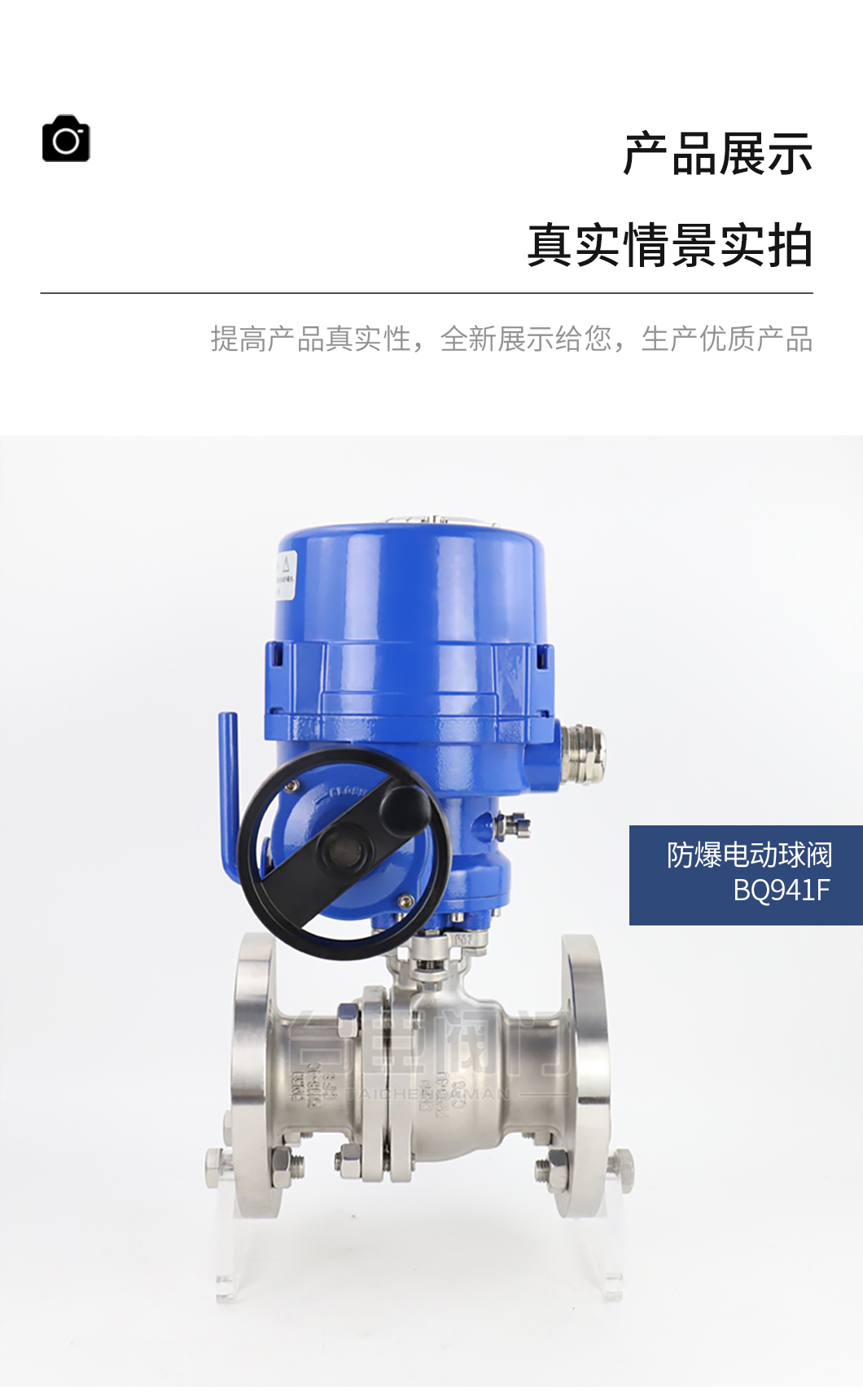

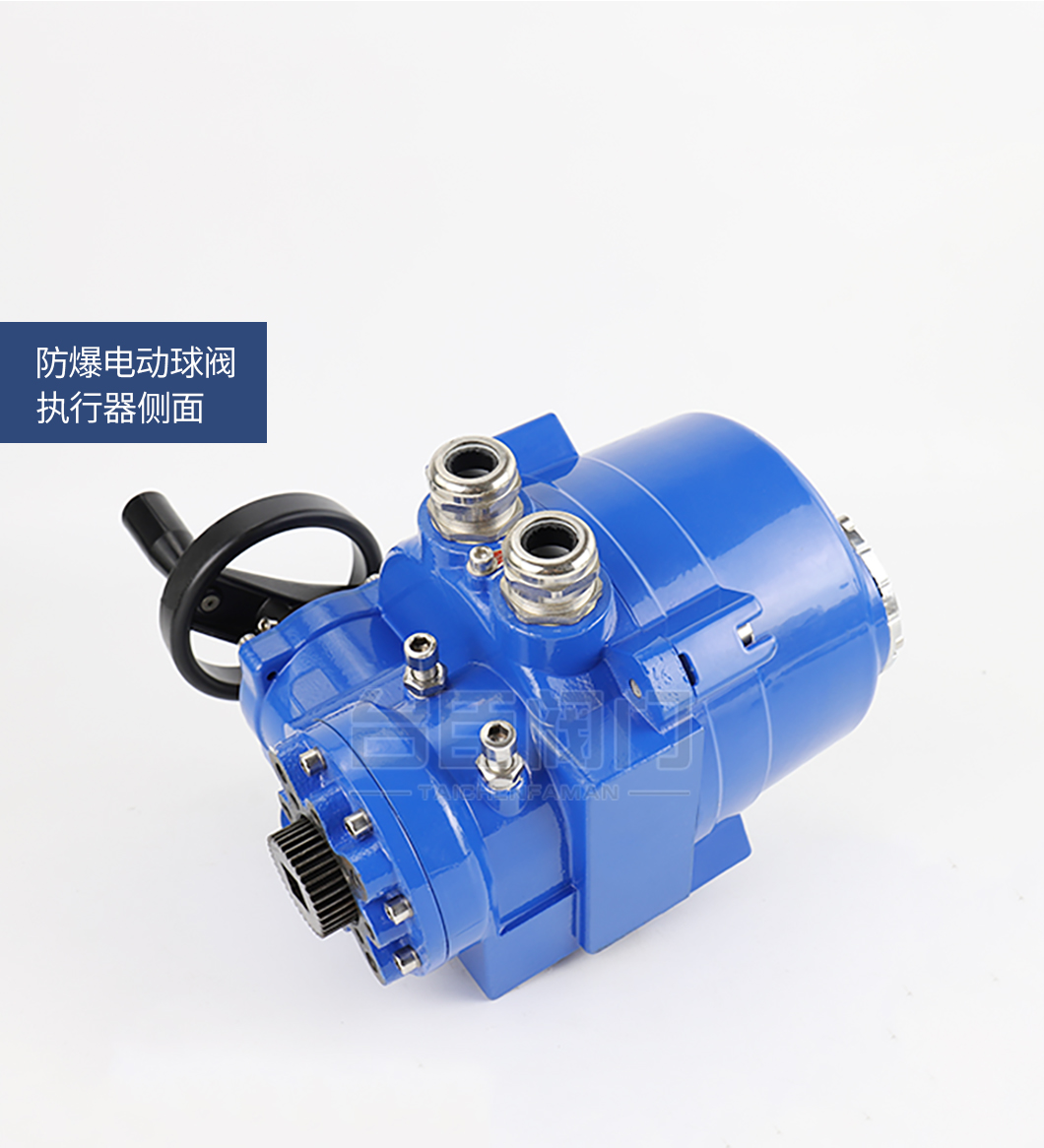

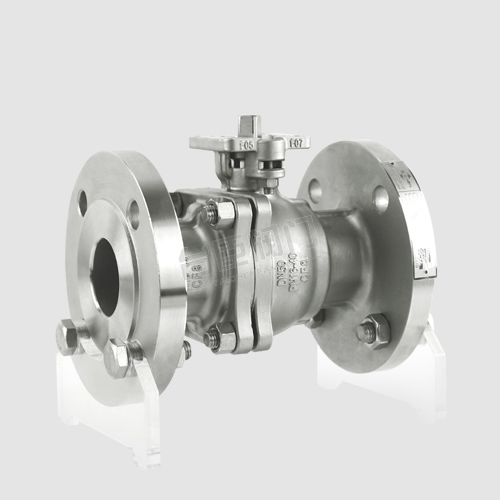

BQ941F防爆电动球阀实拍图

BQ941F防爆电动球阀实拍图

BQ941F防爆电动球阀实拍图

BQ941F防爆电动球阀实拍图

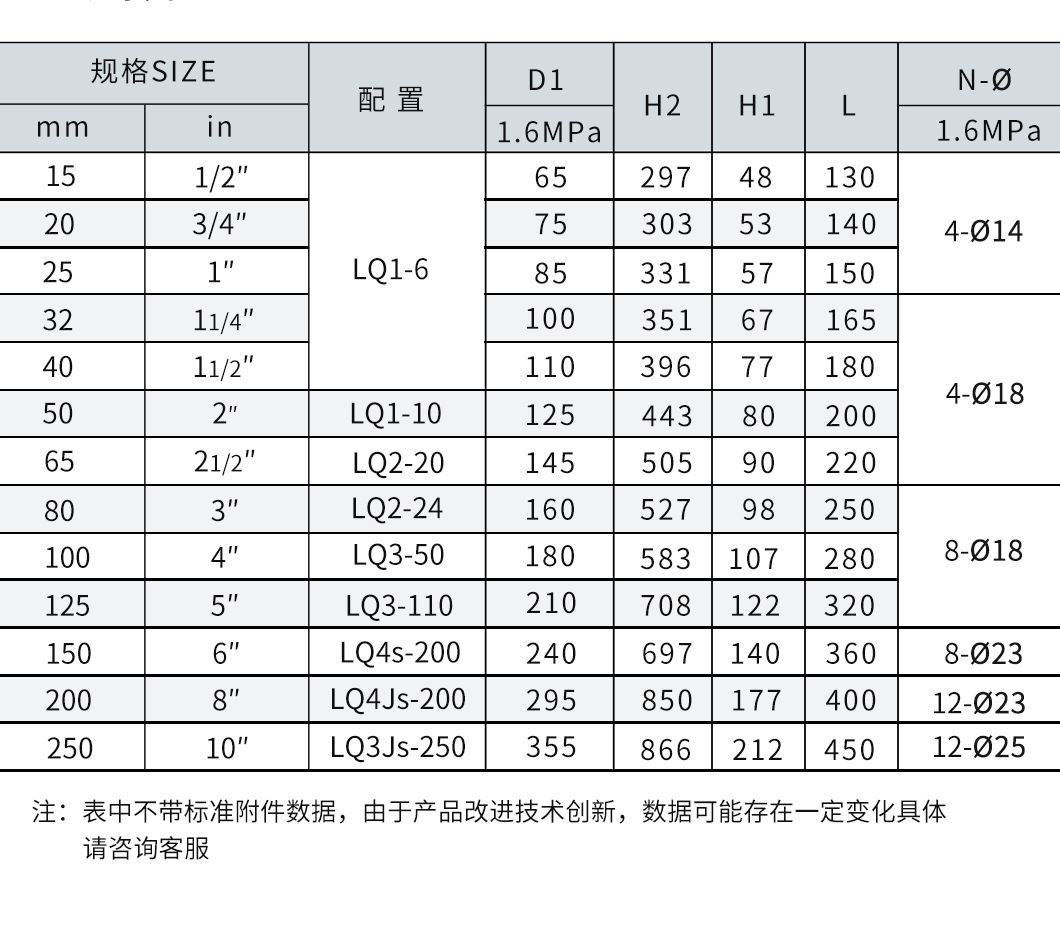

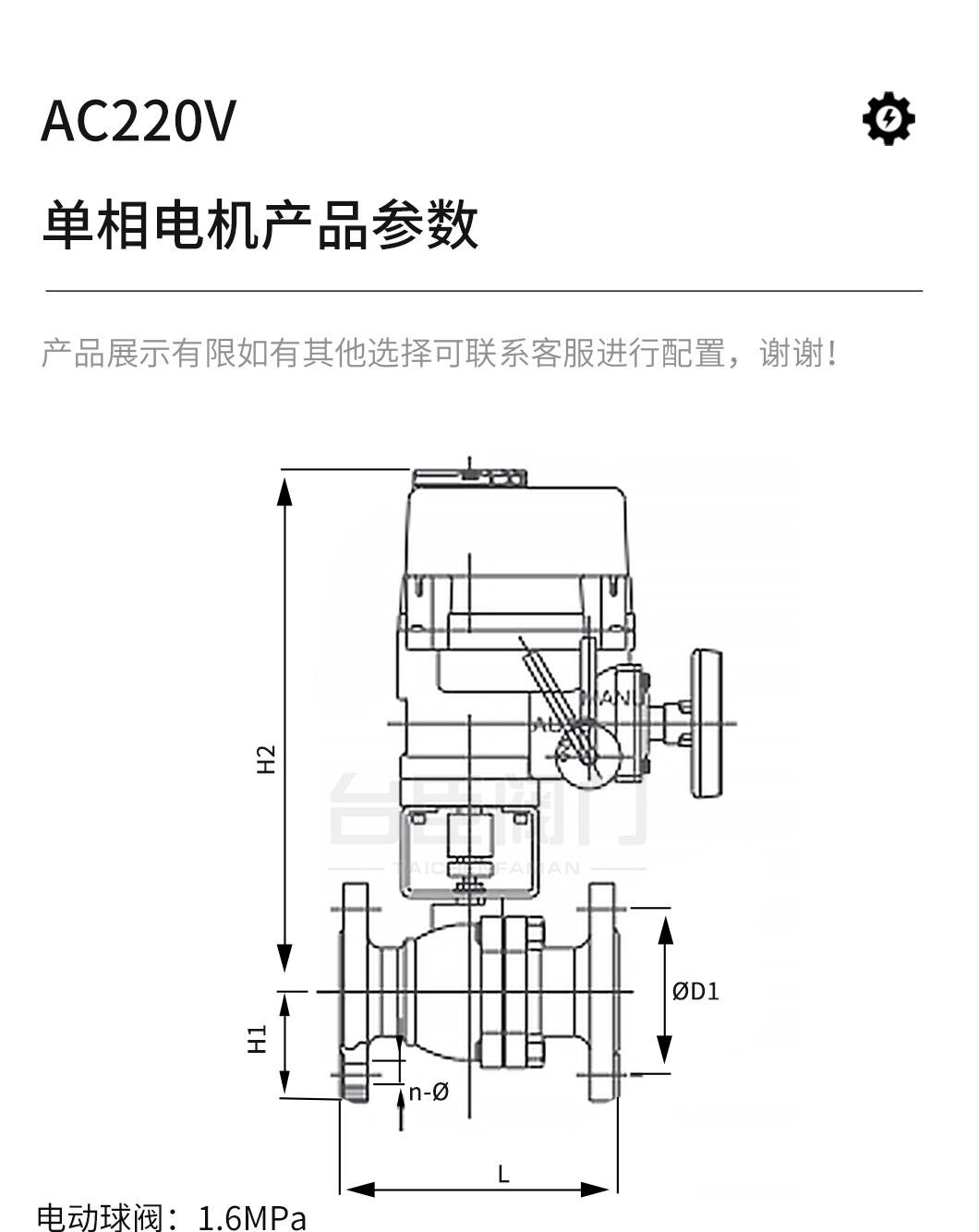

BQ941F防爆电动球阀参数图

BQ941F防爆电动球阀参数图
