ZDLQ、ZDLX电动三通调节阀
ZDLQ、ZDLX电动三通调节阀

电动三通调节阀

品牌厂家:台臣/TAICHEN
产品型号:ZDLQ合流、ZDLX分流
连接方式:法兰
公称通径:DN25~DN200
适用介质:水、蒸汽、油品、液体、气体等

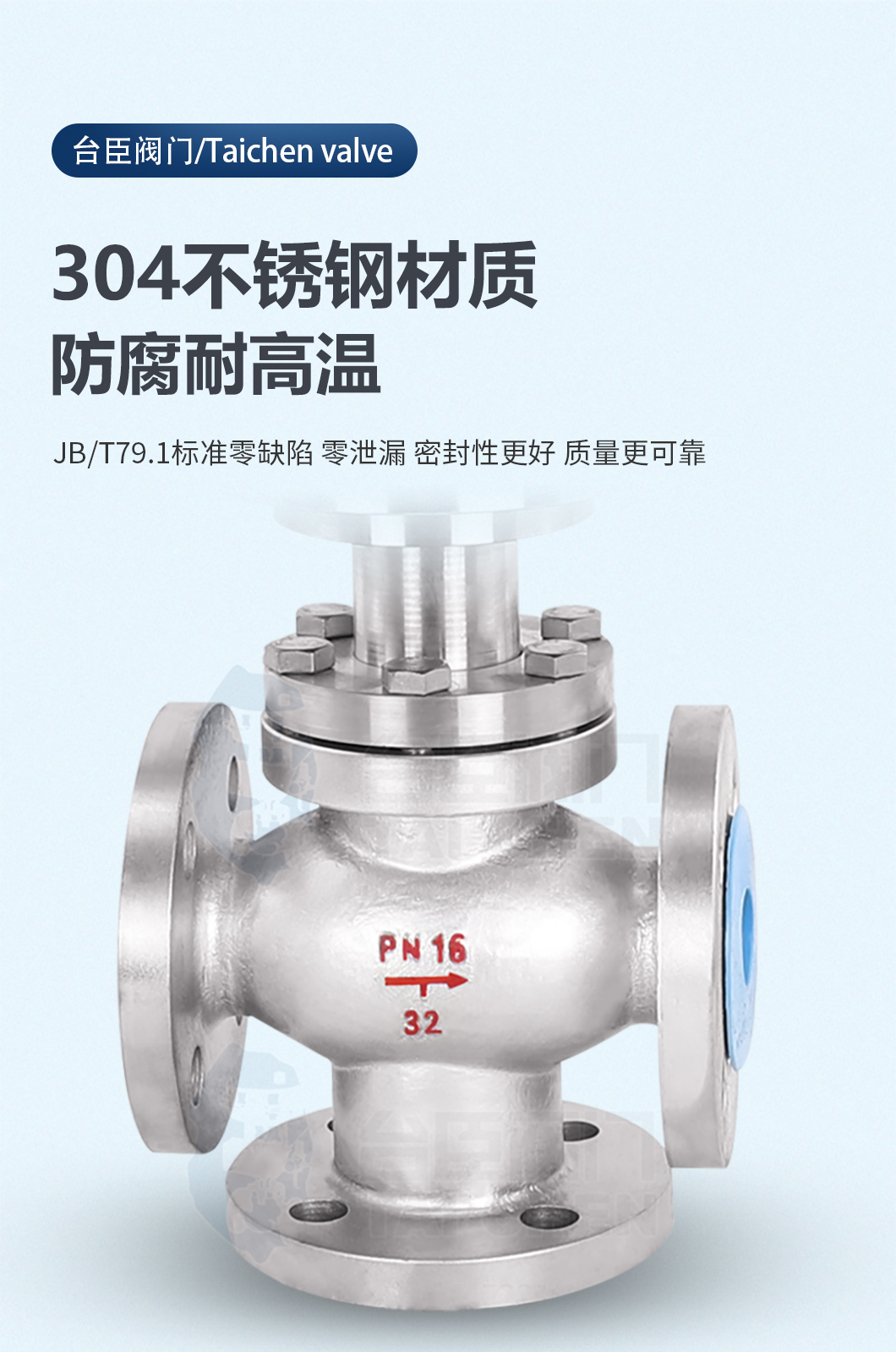

阀体材质:不锈钢
压力温度:PN16-40 低温、常温、高温

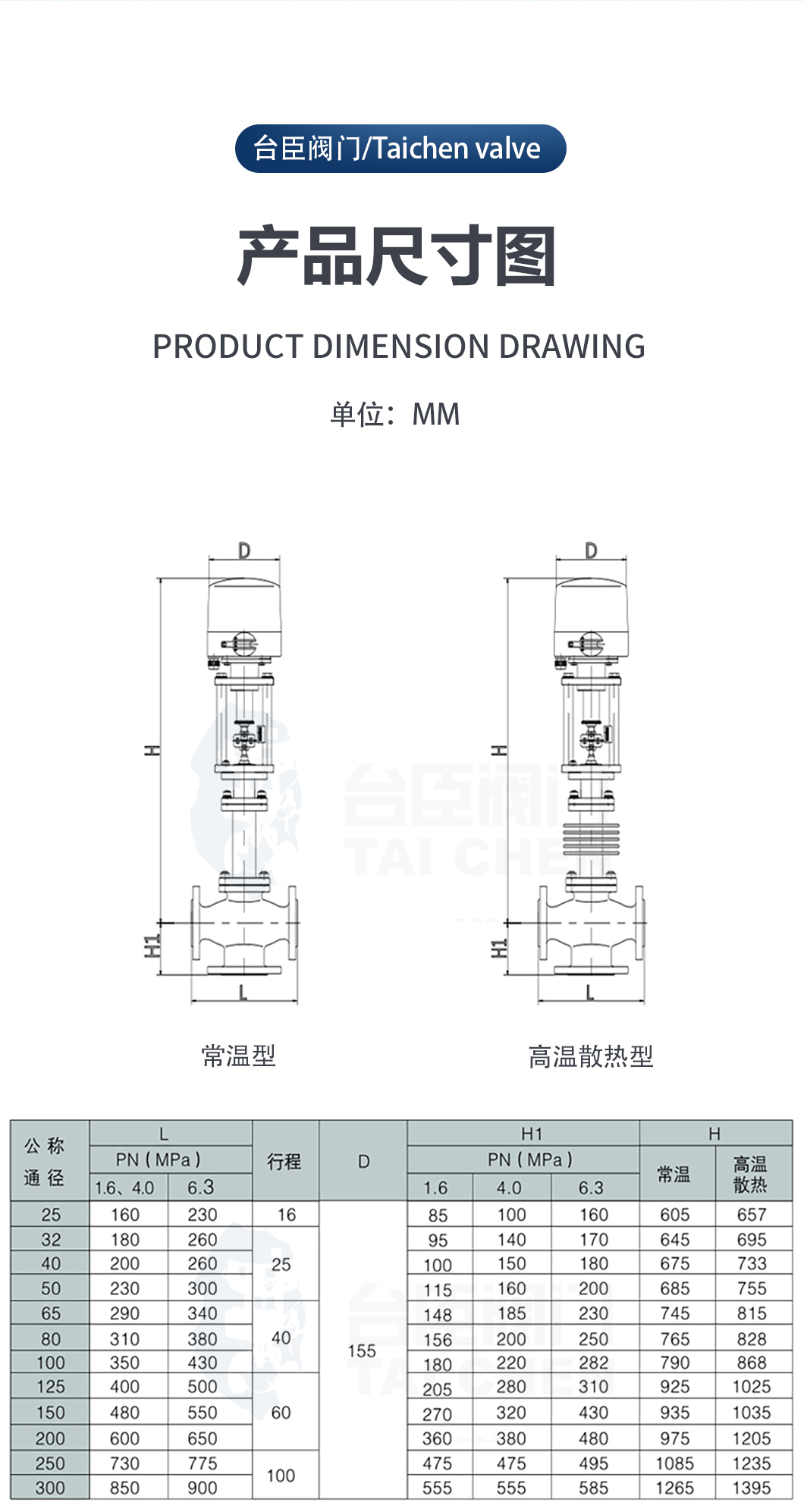

样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 性能稳定

    流体对阀芯作用方向都处于流开状态,故工作稳定性好。

  • 节省成本

    与单座、双座或套筒调节阀相比,组成同样的系统可省掉一个阀,简化系统,节省投资。

  • 调节精度高

    伺服放大器采用深度动态负反馈,可提高自动调节精度。

  • 多种操作形式

    电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。

  • 多种结构形式

    三通调节阀分为T型和L型,对介质进行分流和合流,选型时根据现场工况进行确定。

  • 专业选型

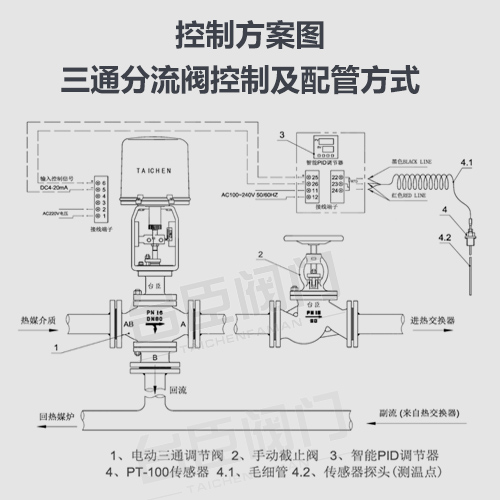

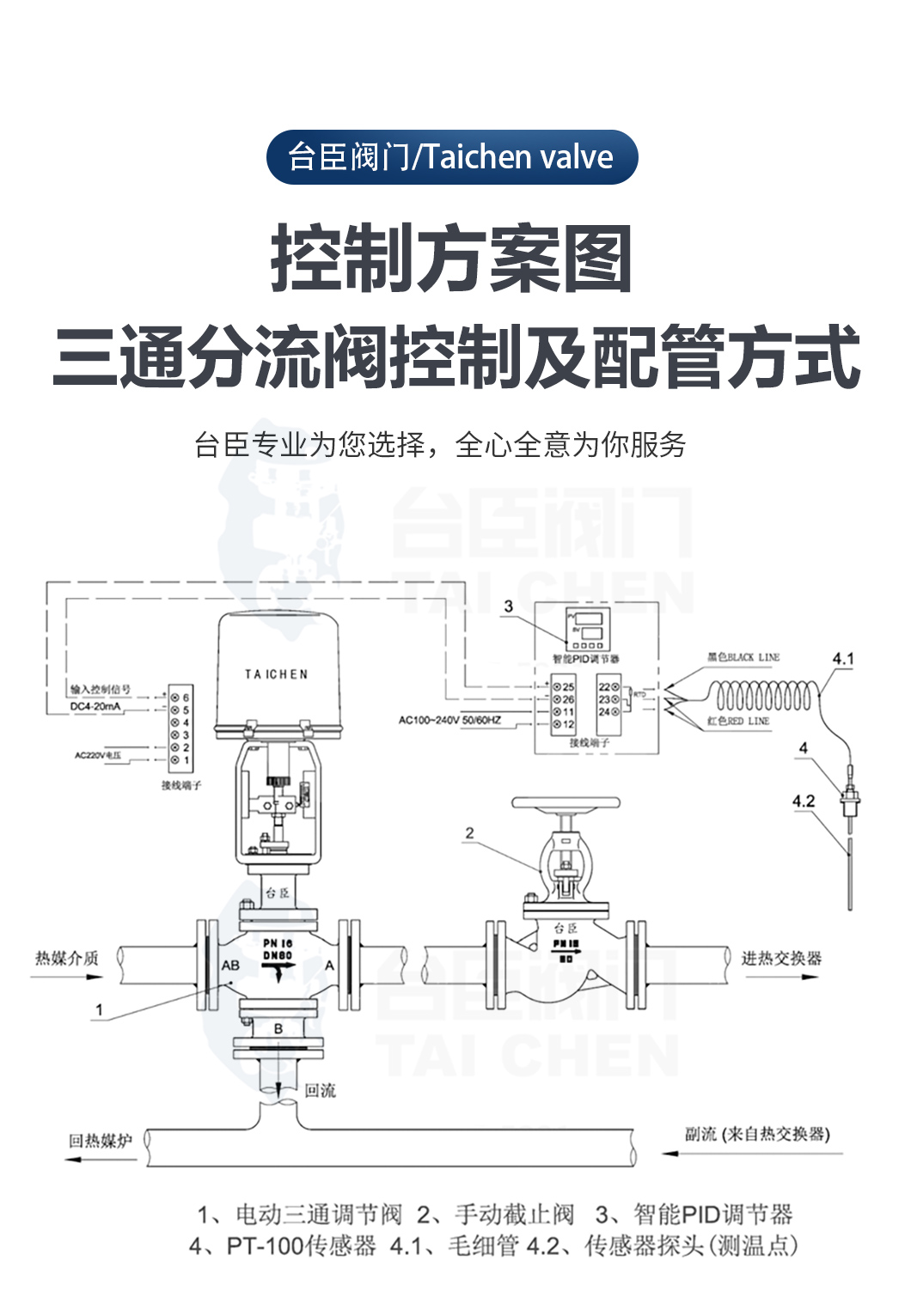

    根基用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

电动三通调节阀概述:

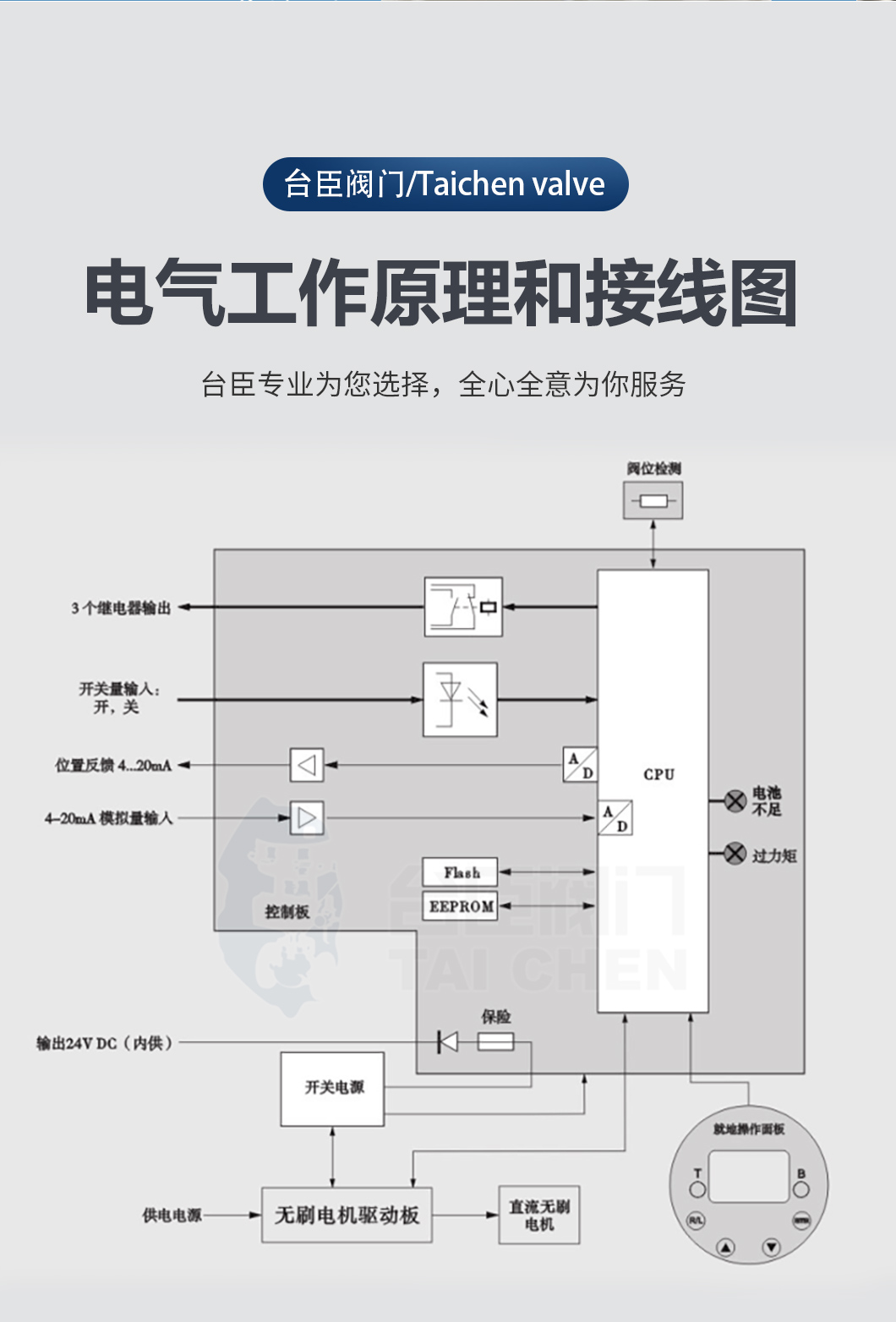

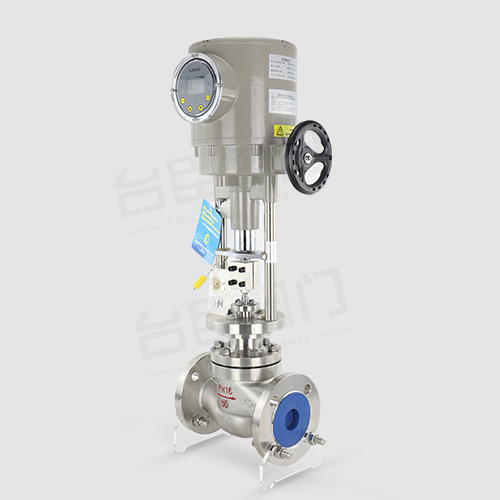

ZDLQ电动三通合流调节阀、ZDLX电动三通分流调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。


电动三通调节阀工作原理:

电动三通调节阀具有调节精度高,动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。

台臣阀门电动三通合流/分流调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为(ZDLQ)合流调节阀,(ZDLX)分流调节阀。电子式电动三通调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。 产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-40~+450℃;按温度高低配用不同阀盖可分常温型、高温型两种。


电动三通调节阀标准规格

阀体型式:三通铸造球型阀体

阀芯型式:三通型双座阀芯

公称通径:DN20~300 NPS 3/4〞~ 12〞

公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB

连接方式:法兰:FF、RF、MF、RTJ

焊接:SW、BW

法 兰 距:符合IEC 60534

阀盖形式:标准型(-5℃~230℃)、

散热片型(-45℃~大于230℃场合)、

低温加长型(-196℃~ -45℃)、波纹管密封型

填 料:V型聚四氟乙烯填料、柔性石墨填料等

密 封 垫:金属夹石墨密封垫

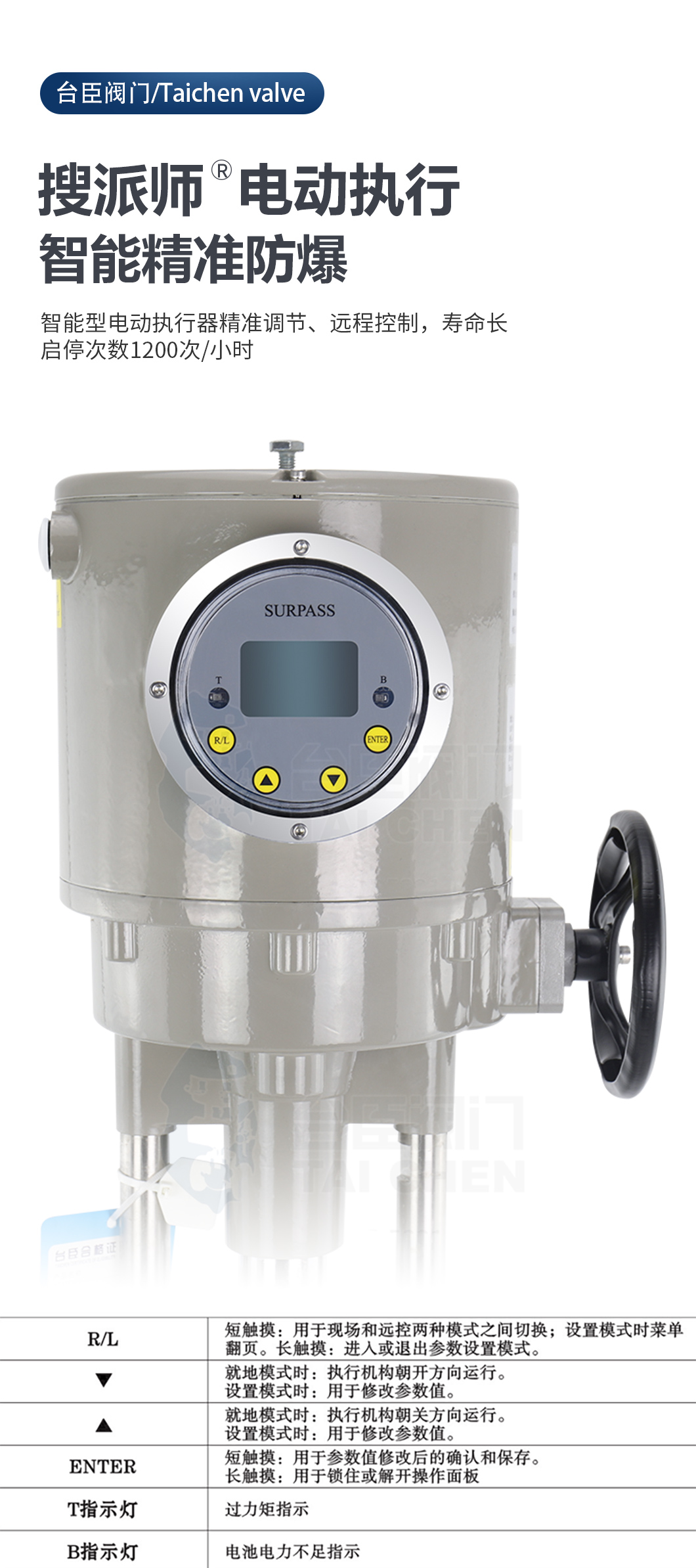

执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构


电动三通调节阀性能

流量特性直线、等百分比
可调范围30:1
额定CV值等百分比直线CV8.5~1280
允许泄漏量硬密封:IV级(0.01% 阀额定容量)
性能指标 气动电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5


电动三通调节阀选用参数表

阀座直径(mm)253240506580100125150200250300
额定流量系数CV8.513213453851352103405358001280
公称通径行程可选流量系数Cv(★标准型 ●推荐)
DN2516 mm
DN3225 mm
DN40
DN50
DN6540mm
DN80
DN100
DN12560mm
DN150
DN200
DN250100mm
DN300
电动执行机构金属密封*大允许压差(MPa)
型号推力(N)
3810L-088001.52
3810L-2020003.051.861.190.76
3810L-303000 2.791.791.14
3810L-505000 4.662.981.911.130.60.47
3810L-656500    1.350.80.570.390.260.16
3810L-9910000       0.610.420.200.170.11
3810L-16016000       0.970.670.350.270.18
