当前位置:首页>产品中心>球阀>气动球阀-ZSHO气动O型快速切断球阀

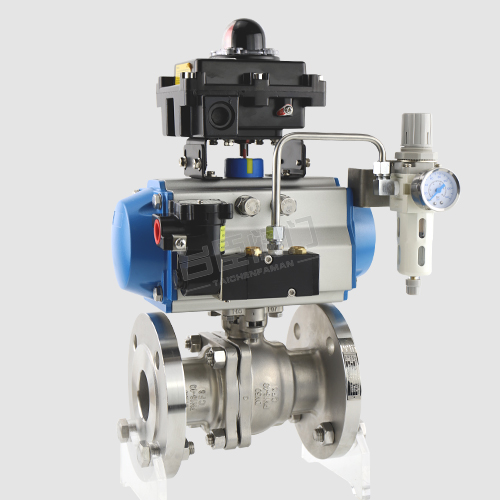

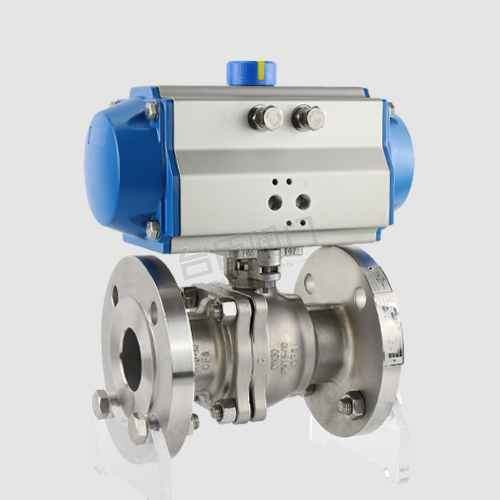

气动O型切断球阀

品牌厂家:台臣/TAICHEN
产品型号:ZHSO、Q641F
连接方式:法兰、焊接
公称通径:DN15~DN300mm
适用介质:天然气、化工原料、液体、气体、固体等
阀体材质:铸钢、不锈钢304、316
压力温度:1.0MPa-6.4MPa,低温、常温
样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 效率高

    采用单作用执行器、在危险发生时可实现秒关,防止意外反生。

  • 附件自由选

    附件有电磁阀、限位开关、空气减压阀、手动机构,特殊场合可选防爆。

  • 密封性好

    紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  • 操作简单

    操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  • 易维修

    维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • 耐腐蚀

    在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

产品详情

ZSHO气动O型切断球阀简介:

ZSHO气动切断球阀是台臣阀门的主营产品,该阀采用O型球结构,也可称之为气动O型切断球阀,其作用是安装管线上作为紧急快速切断阀使用,根据用户要求可配加大一个型号的气缸,在加快排发,可实现秒关、秒开,保证系统在出现故障时可快速起闭阀门。台臣牌ZSHO气动切断球阀是一种结构为旋转90°角阀门,该球阀阀体采购高平台硅溶胶精铸阀体,外观精美、无瑕疵缺陷等优点。根据使用介质、压力、温度等可选用软密封结构(零泄漏),或金属硬密封(耐温≤425℃)的各种场合中使用。


ZSHO气动O型切断球阀工作原理:

台臣阀门生产的ZSHO单作用气动球阀是一款压缩空气代替人力的球阀,气源带动球芯旋转90就能关紧阀门。O型气动球阀主要做切断作用,阀芯旋转90°时,球阀紧紧关闭,切断介质的流动。V型气动球阀是做调节作用,调节性能是球阀中较好的。V型气动球阀阀芯和阀出口都有一个字型缺口,阀出口随着阀芯的旋转而变化从而调节介质。


ZSHO气动O型切断球阀作用型式:

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)



ZSHO气动O型切断球阀附件:

电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

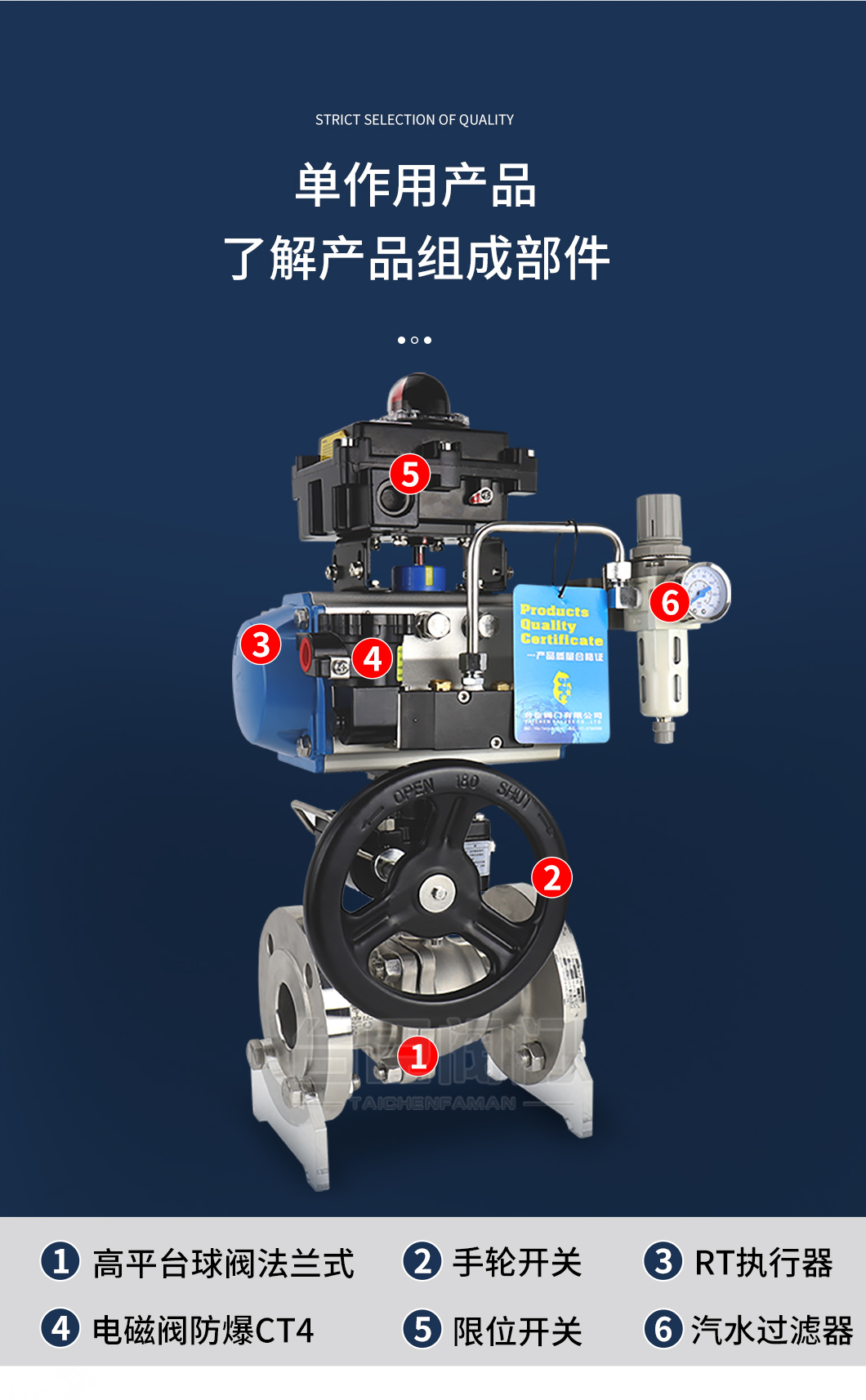

ZSHO气动O型切断球阀部件解析

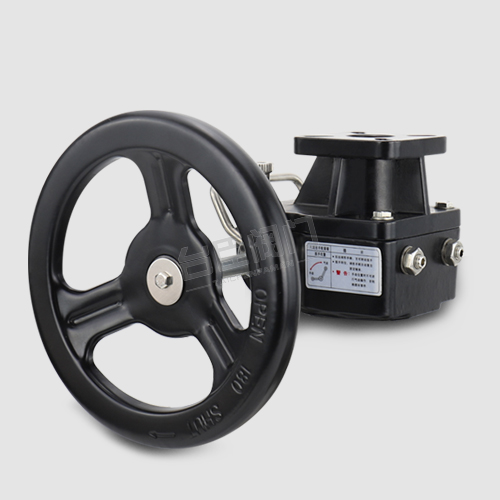

ZSHO气动O型切断球阀配件手轮

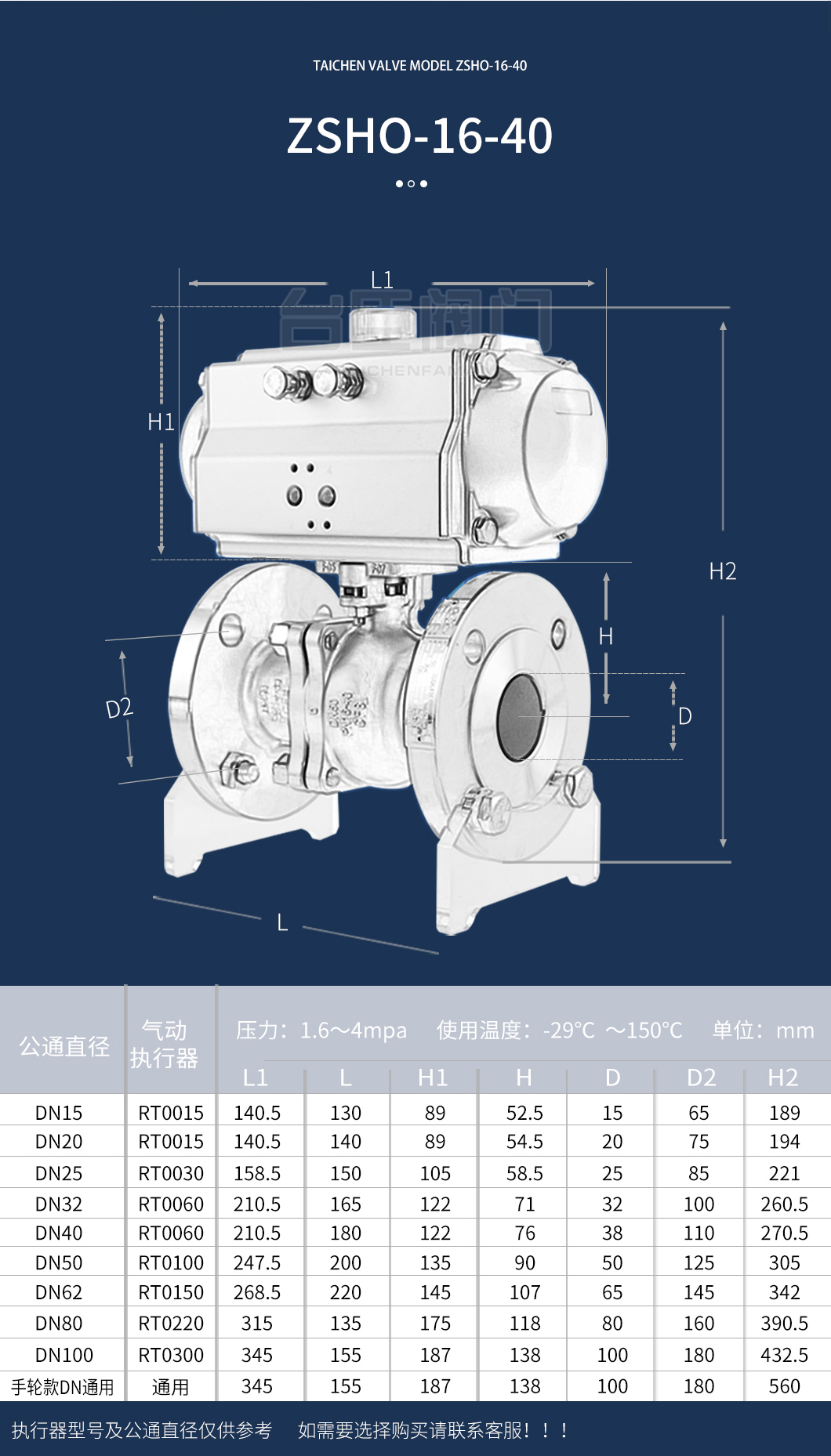

ZSHO气动O型切断球阀参数表

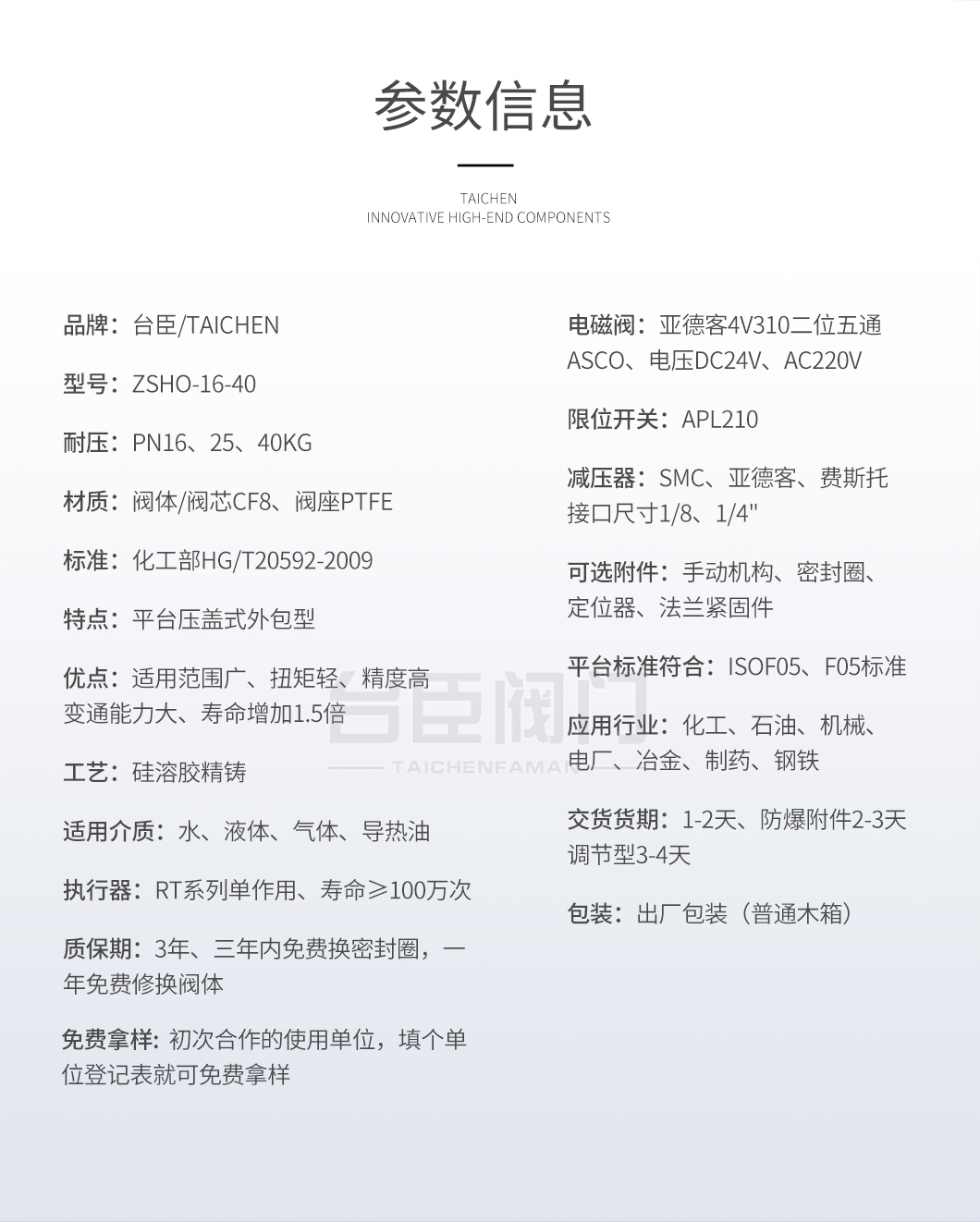

ZSHO气动O型切断球阀参数信息

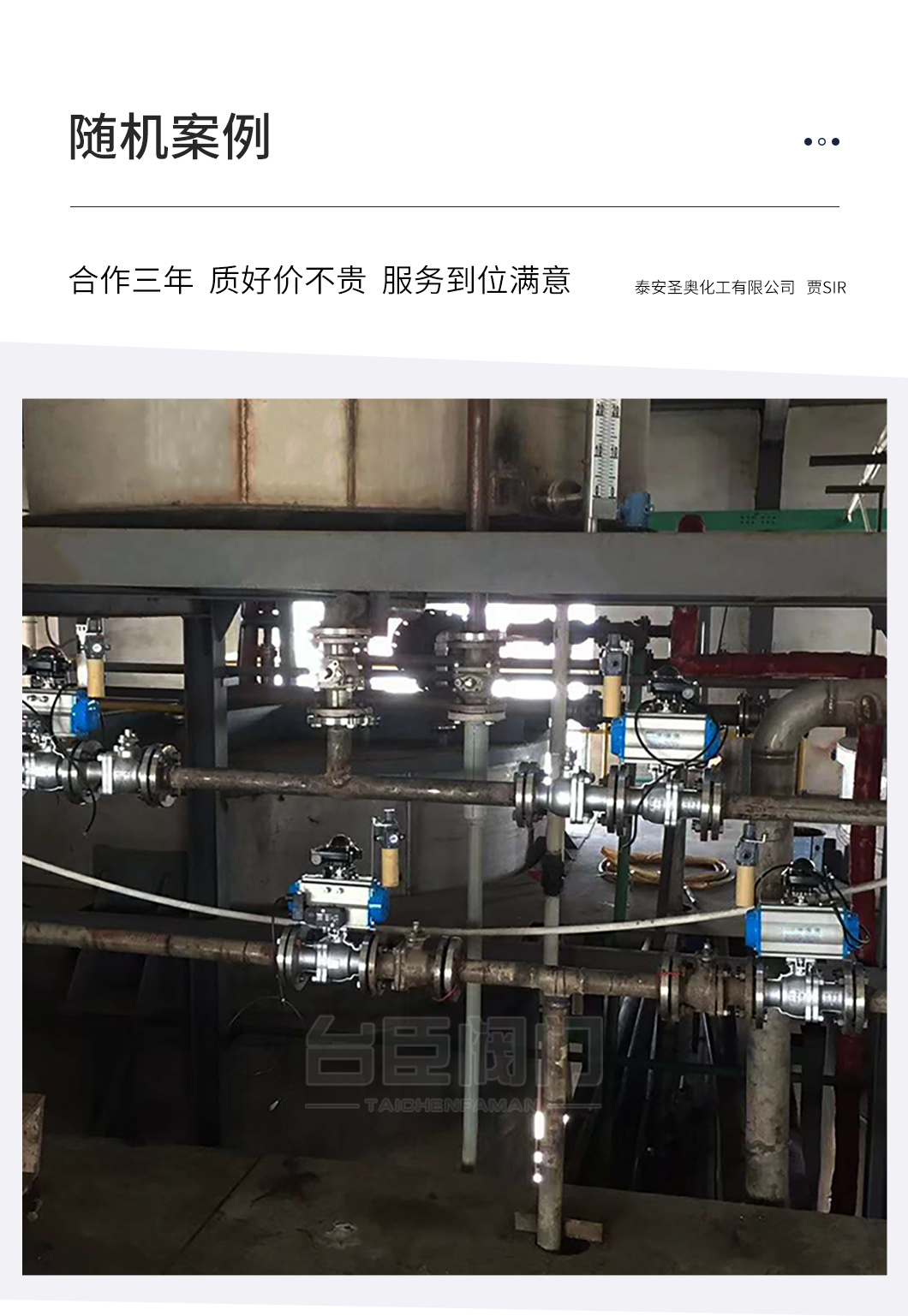

ZSHO气动O型切断球阀案例图
