当前位置:首页>产品中心>调节阀>气动调节阀-ZMQ气动薄膜切断阀

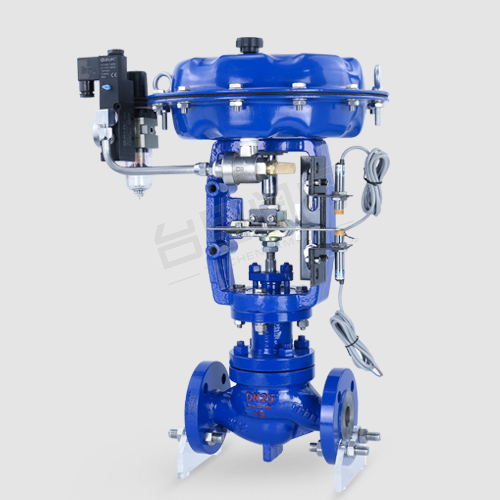

ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀
ZMQ气动薄膜切断阀

气动薄膜切断阀

¥397~¥2299
品牌厂家:台臣/TAICHEN
产品型号:ZMQ
连接方式:法兰
公称通径:DN15-DN150 (其他规格电议)
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-64 低温、常温、高温
产品货期:下单付款后2-3天内发货
服务优势:发货速度快,木箱包装,低价销售,两年内阀门只换不修
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 用途广

    可以用在燃气、煤气、天然气等易燃易爆等场合

  • 响应速度快

    阀门关闭速度快,1S关,安全性能高

  • 零泄露

    金属阀芯适用多种工作场合,达IV级泄漏标准,ZMQ型软密封结构阀芯达VI级泄漏标准。

  • 品种全

    本系列产品有薄膜型、活塞式起闭型、调节切断型、波纹管密封型等多种品种。

  • 体积小

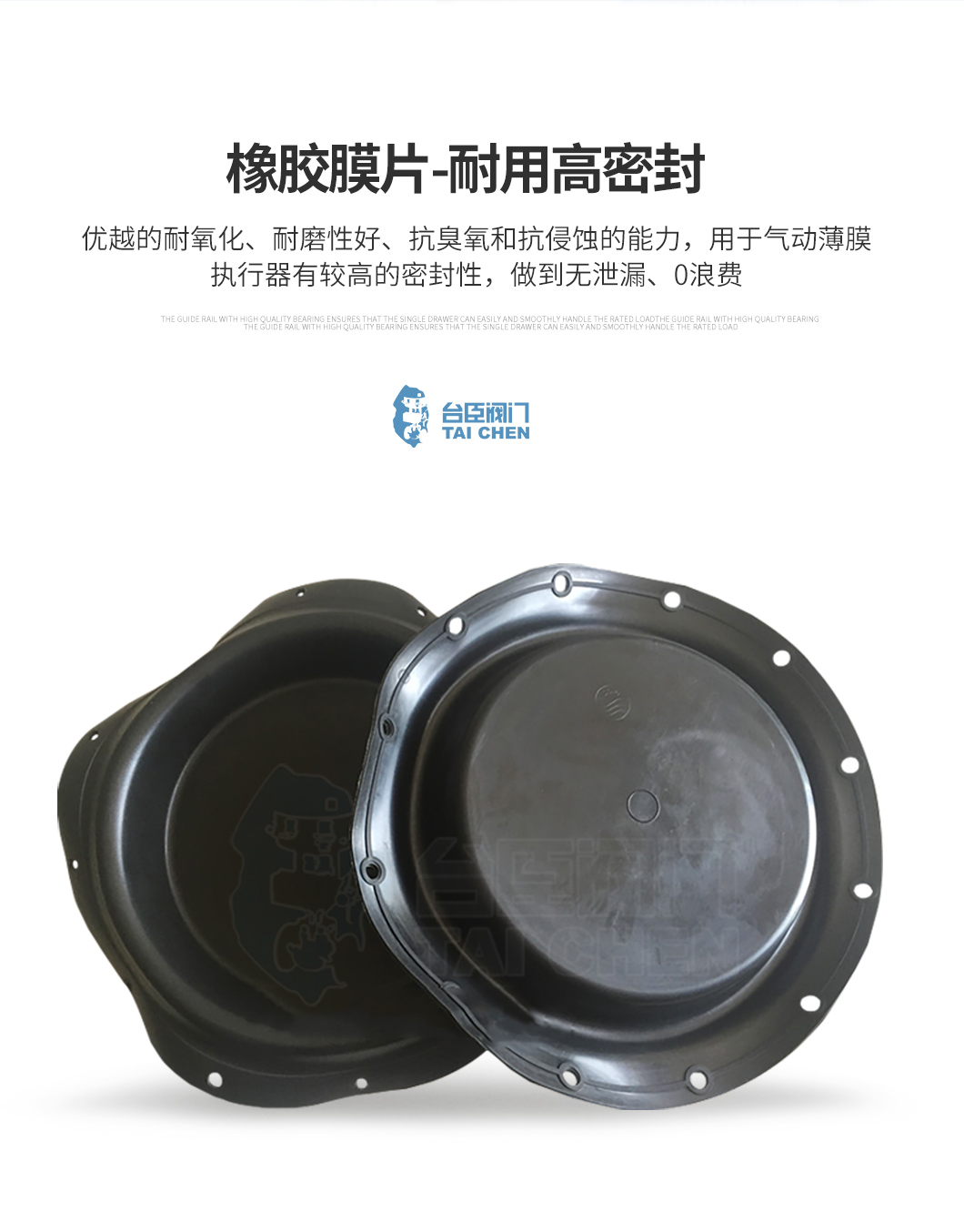

    切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。

  • 低流阻流道

    阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。

产品详情

一、产品概述:

台臣阀门经营的ZMQ气动薄膜套筒切断阀是由多弹簧气动薄膜执行机构和切断阀体组成。气动薄膜套筒切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜套筒切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜套筒切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。


二、产品优点

1、切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。

2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。

3、阀内件密封部分有严密型和软密封两种,明科严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。

4、平衡型阀内件,提高了切断阀的许用压差。

5、波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

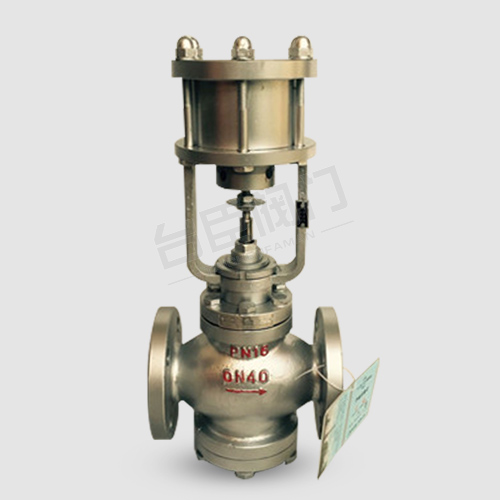

6、活塞式执行机构,操作力大,使用压差大。

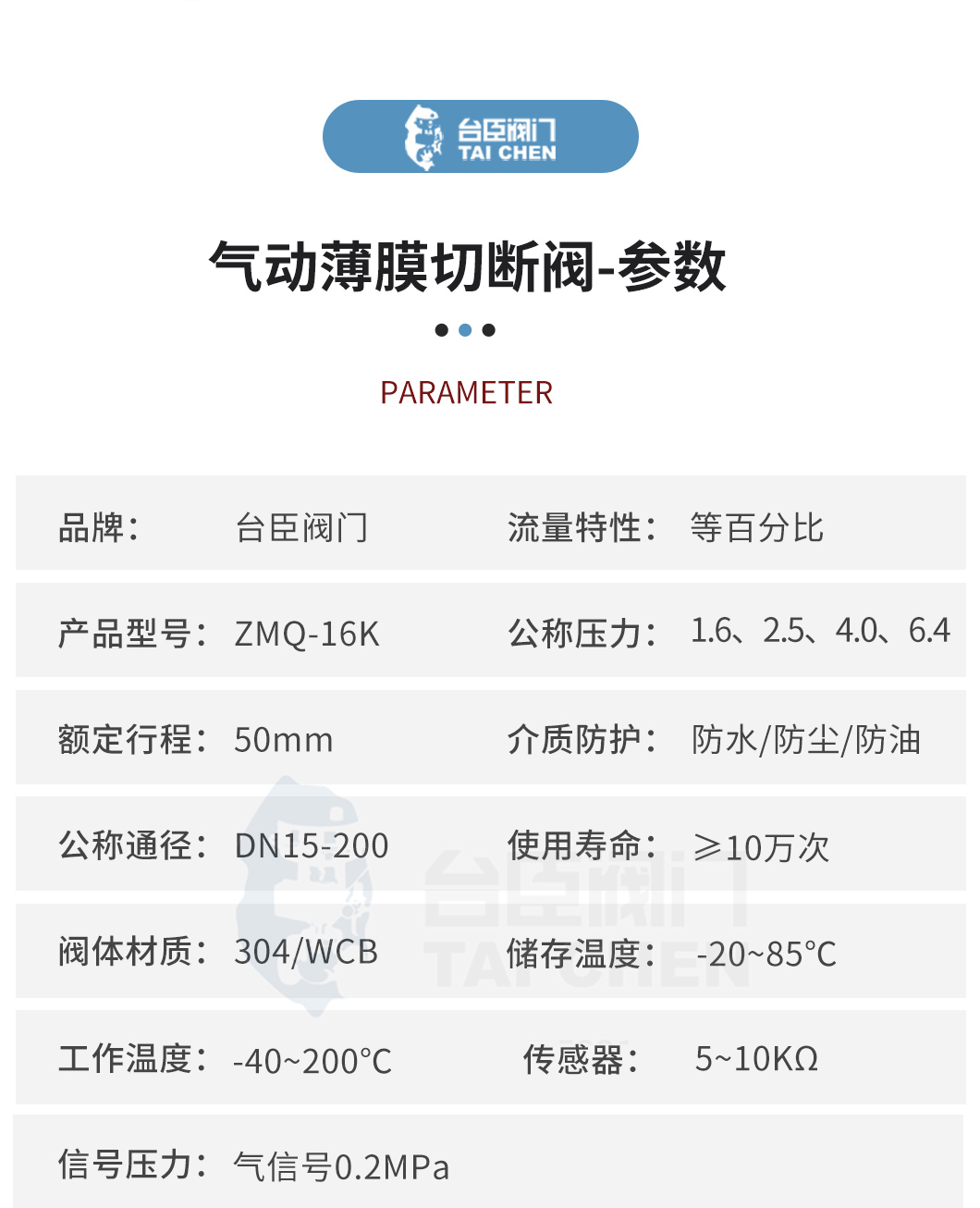

三、主要技术参数

阀体形式直通铸造球型阀
公称通径DN15~200mm
公称压力PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准GB、JB、ANSI、JIS、HG等
连接形式法兰式 (RF、FF)
阀盖形式(常温型) 标准型
压盖型式螺母压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀  气动薄膜切断阀
