当前位置:首页>产品中心>调节阀>气动调节阀-ZXP气动薄膜单座调节阀

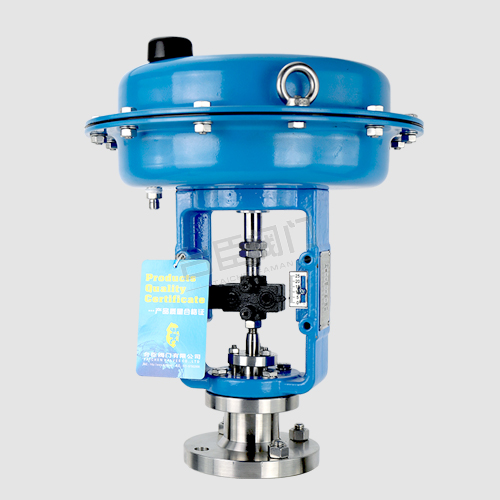

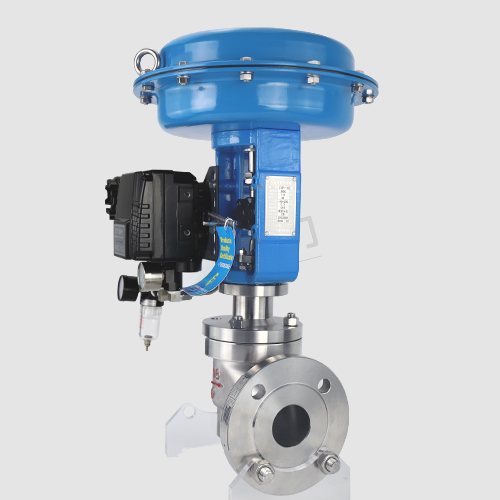

ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀
ZXP气动薄膜单座调节阀

气动薄膜单座调节阀

品牌厂家:台臣/TAICHEN
产品型号:ZXP、ZJHP
连接方式:法兰、焊接等
公称通径:DN20~DN300mm
适用介质:水、蒸汽、油品、液体、气体等
阀体材质:铸钢WCB、304、316不锈钢
压力温度:PN16-64 低温、常温、高温
样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 用途广

    通过改变节流口及结构可用做调压力、调流量、调温度等使用。

  • 可调比大

    可调范围大,固有可调比有10:1、30:1、50:1等。

  • 零泄露

    金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。

  • 品种全

    本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。

  • 精度高

    专业选型、一对一定做,精度可达±1%、动作灵敏、性能稳定可靠。

  • 品牌定位器

    西门子、山武、ABB、YTC、EP等防爆智能定位器。

产品详情

ZXP气动薄膜调节阀概述:

气动薄膜调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

台臣牌气动薄膜调节阀有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZXP、ZJHP气动单座调节阀采用了IEC国际标准。具有可靠的动作性能,精确的流量特性,可调范围大,阀座泄漏量小;泄漏量标准有IV级或VI级,操作稳定。多弹簧执行机构设计。因此,本产品以上述独特优点将在各工业部门的广泛应用中取得高质量的控制效果和经济效益。


ZXP气动薄膜调节阀工作原理:

ZXP/ZJHP气动薄膜单座调节阀由气动多弹簧执行机构和精小型阀体组成。多弹簧执行机构高度低、重量轻、装配简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。气动薄膜单座调节阀适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。台臣阀门气动薄膜单座调节阀是工业过程测量和控制系统的终端控制装置,由气动薄膜执行机构和直通单座、双座、套筒等调节阀组成,它能够按照系统的控制信号自动改变阀内截流件阀芯的位置,改变阀芯与阀座间的流通面积,即改变阀的阻力系数,从而实现对介质流量、压力和液位等工艺参数的调节。

气动薄膜单座调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。台臣阀门气动薄膜单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量较小压差不大的工作场合。


ZXP气动薄膜调节阀执行机构:

台臣阀门自主研发的ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

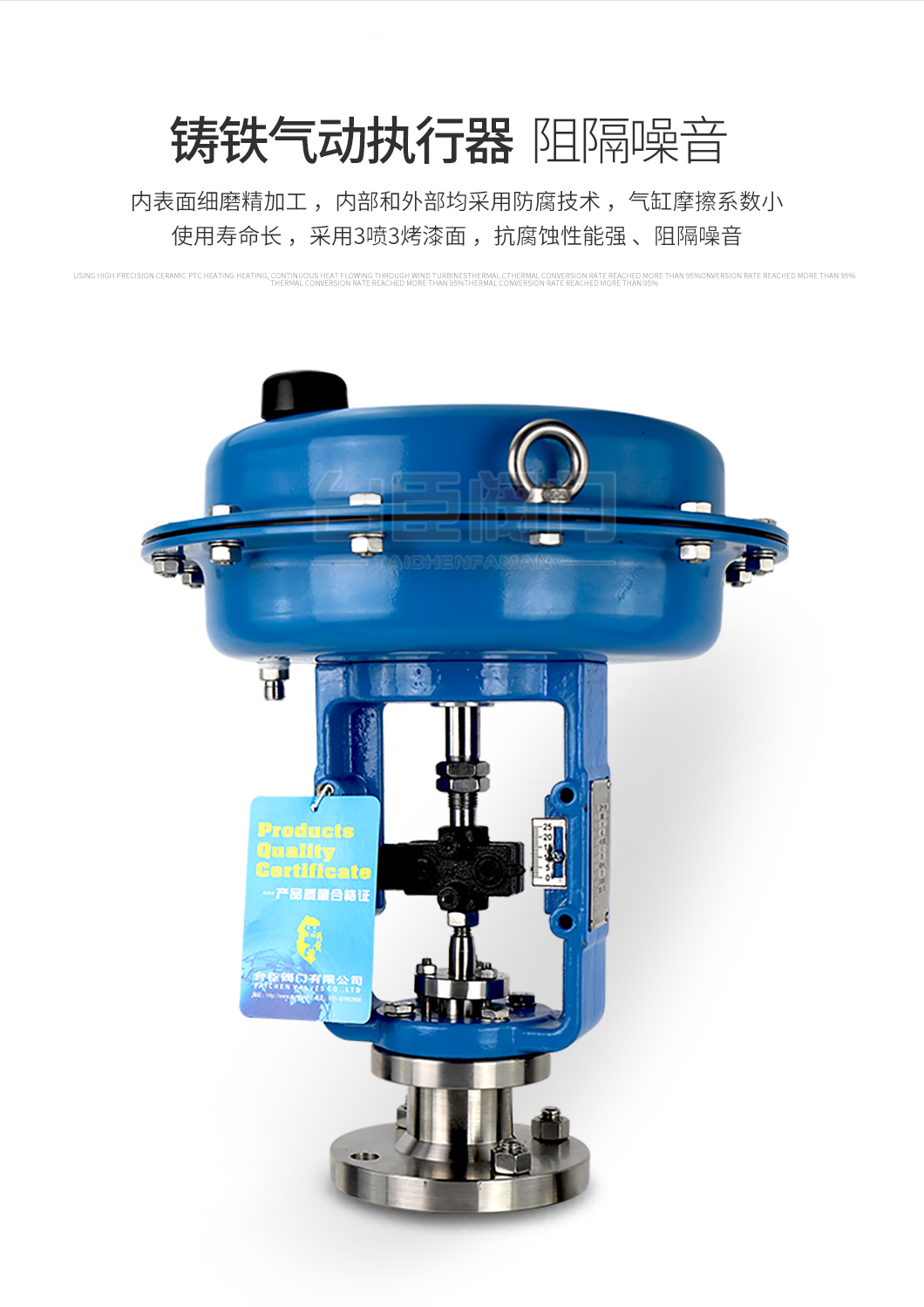

ZXP气动薄膜调节阀气动执行机构

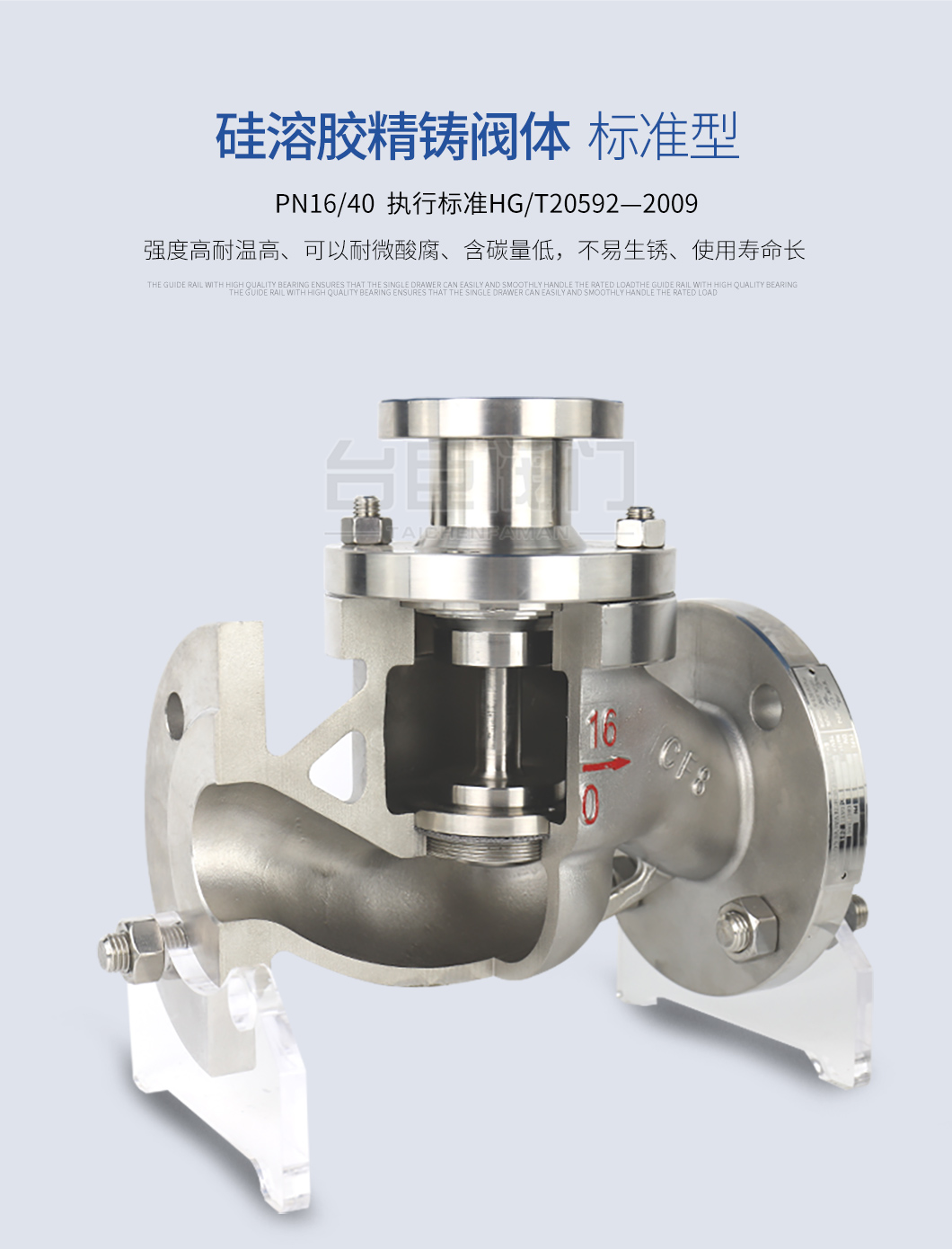

ZXP气动薄膜调节阀阀体

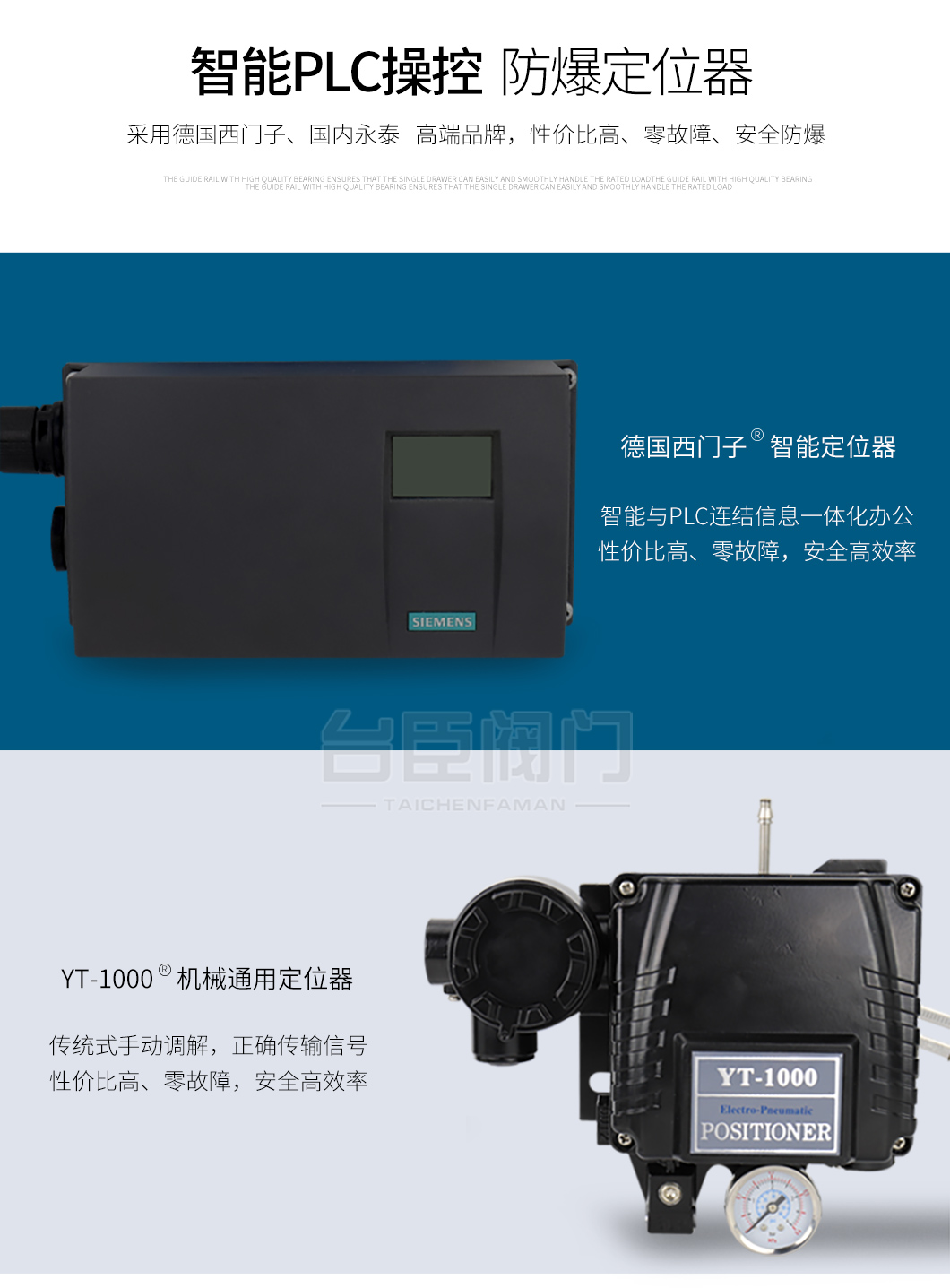

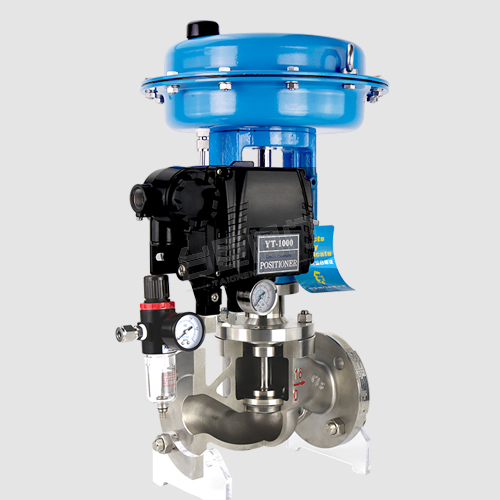

ZXP气动薄膜调节阀西门子定位器

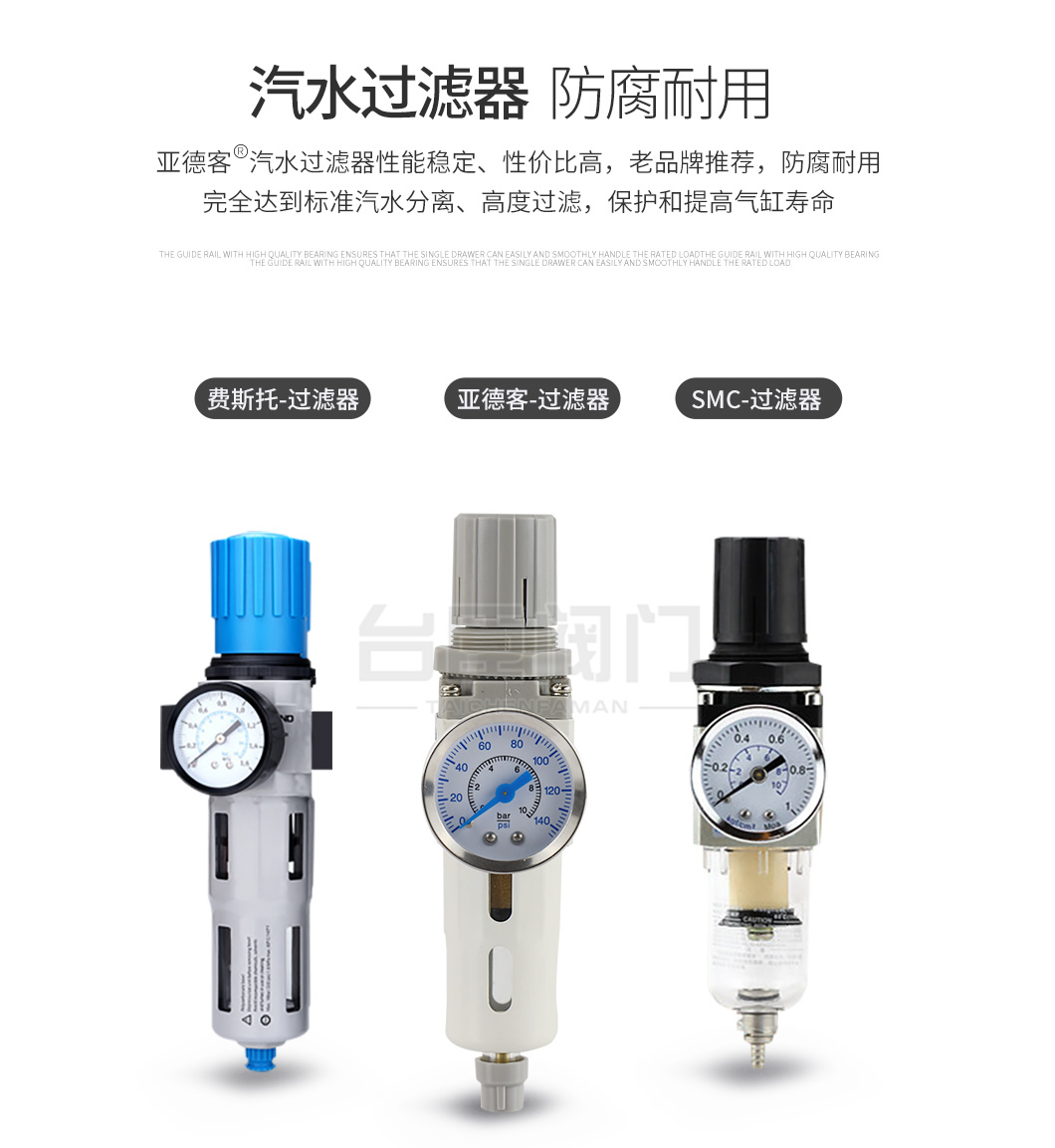

ZXP气动薄膜调节阀过滤器

ZXP气动薄膜调节阀附件

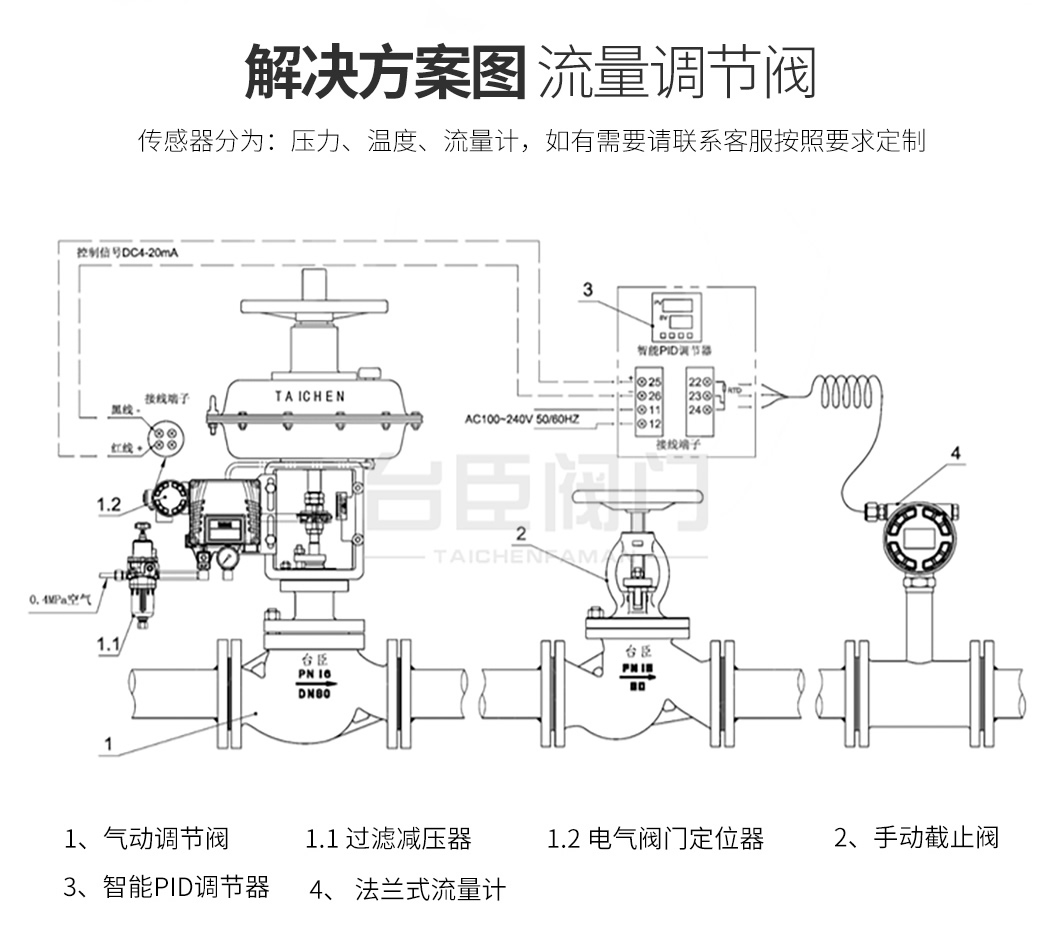

ZXP气动薄膜调节阀解决方案

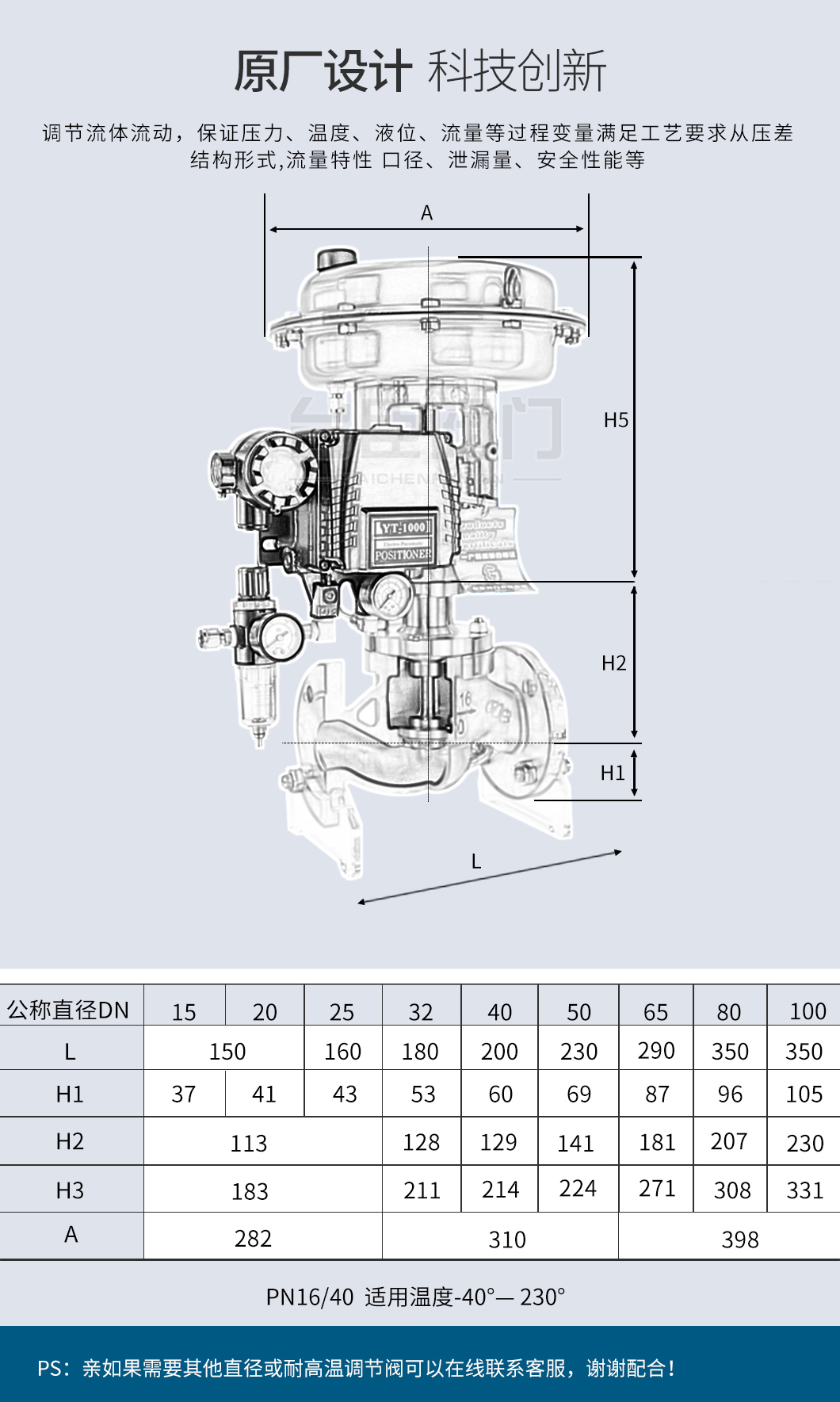

ZXP气动薄膜调节阀参数
