当前位置:首页>产品中心>手动阀门-Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀
Q41F手动不锈钢球阀

手动法兰球阀

品牌厂家:台臣/TAICHEN
产品型号:Q41F
连接方式:法兰、内螺纹、焊接
公称通径:DN15~DN300
适用介质:水、蒸汽、油品、液体等
阀体材质:不锈钢304、316
压力温度:PN16-40 低温、常温、高温
样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 精铸工艺

    阀体采用精铸工艺在通过热处理后抛丸、抛沙处理、质量可靠、外观好看。

  • 用途广

    根据工况要求可换密封圈耐温从-196-540℃可用。

  • 零泄露

    软硬结合可在各种氢气、氧气等气体、液体场合中使用。

  • 多种类型可选

    本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。

  • 全通径结构

    新型的全通径结构设计、带防火防静电功能。

  • 材质保证

    所有不锈钢铸件均可打光谱、镍函数达到国标标准要求。

产品详情

Q41F手动不锈钢球阀介绍:

Q41F手动不锈钢球阀它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。

Q41F手动不锈钢球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。


Q41F手动不锈钢球阀工作原理:

Q41F手动不锈钢球阀的工作原理是靠旋转阀门来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

Q41F手动不锈钢球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

Q41F手动不锈钢球阀在管路中主要用来做切断、分配和改变介质的流动方向。


Q41F手动不锈钢球阀分类及特点:

浮动球球阀

球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。

浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。

Q41F手动法兰球阀O型球

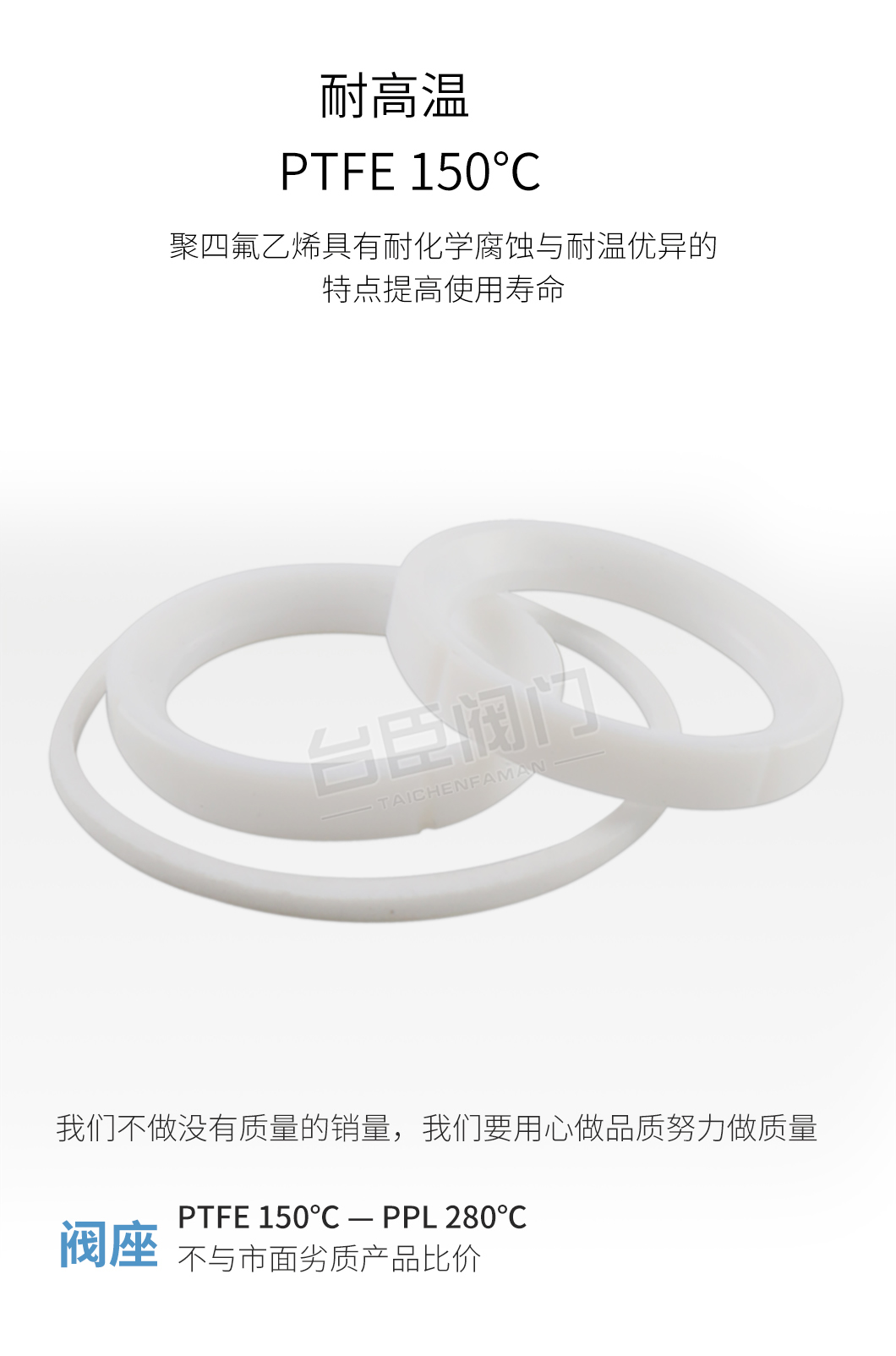

Q41F手动法兰球阀密封圈

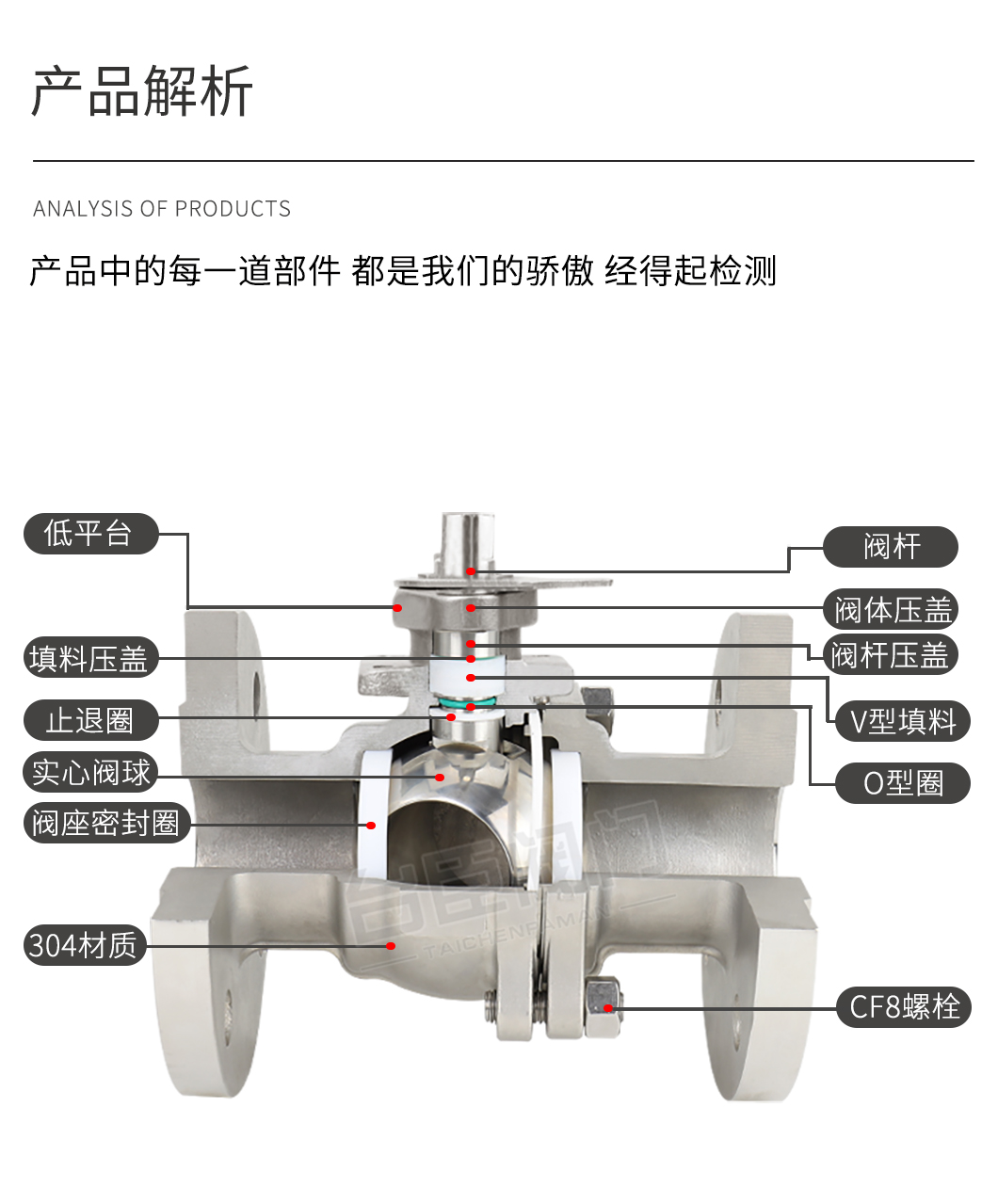

Q41F手动法兰球阀产品解析

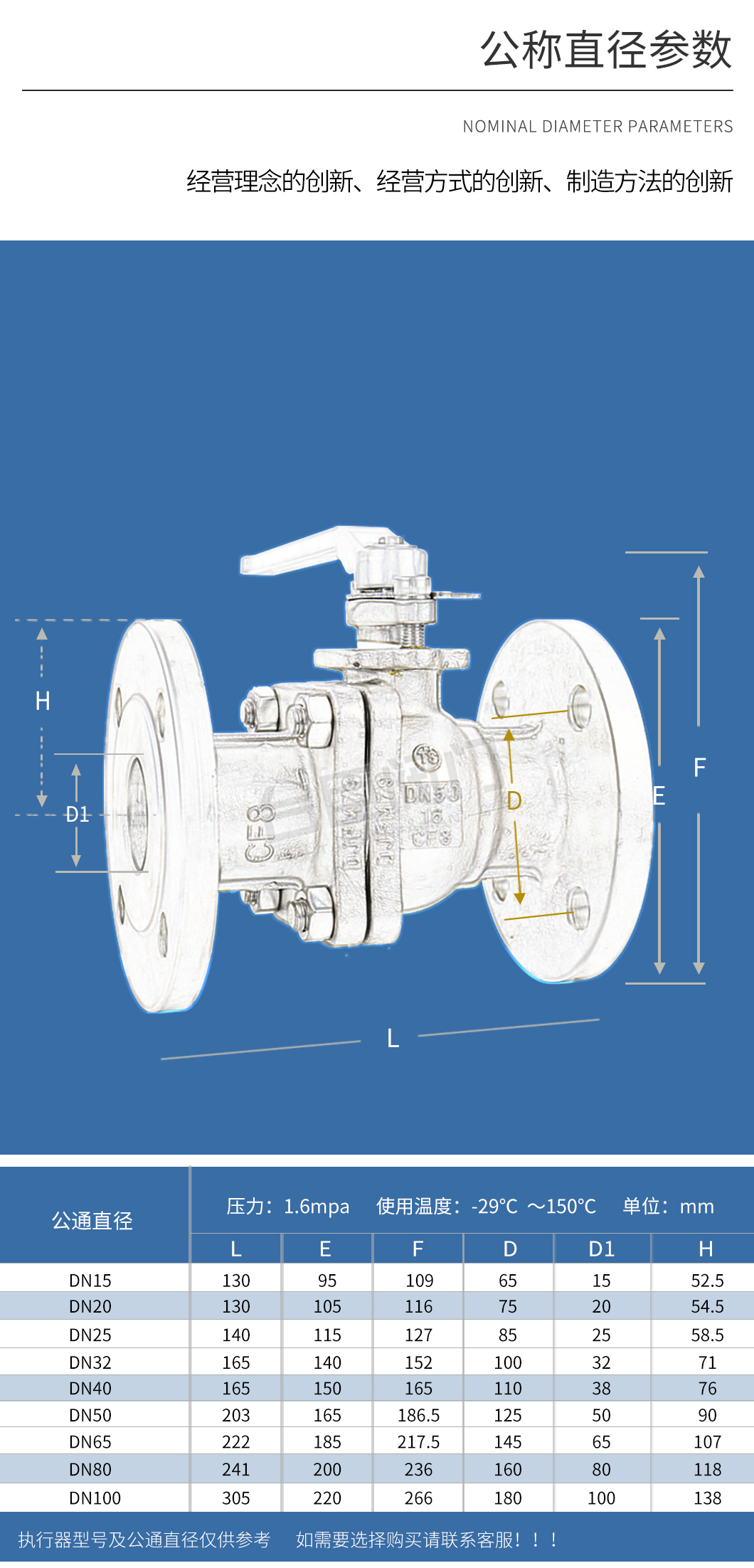

Q41F手动法兰球阀参数
