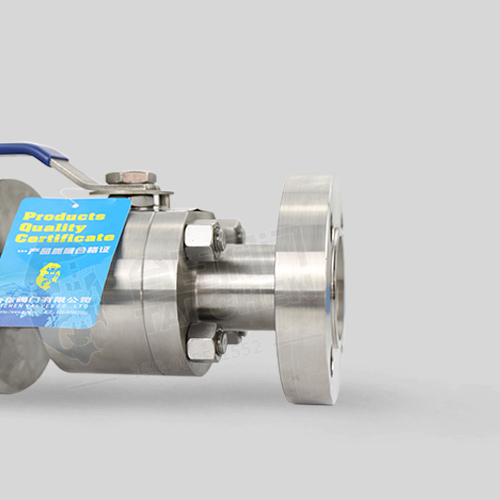

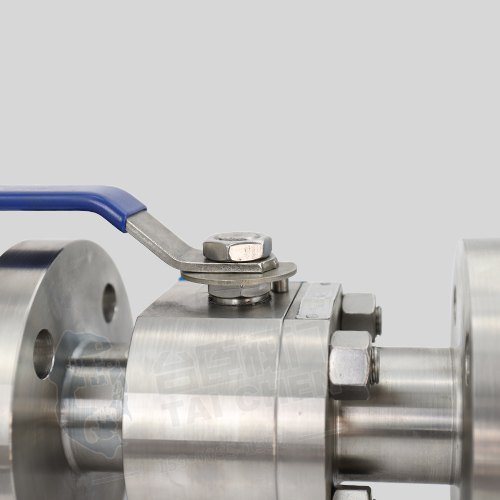

高压锻钢球阀

品牌厂家:台臣/TAICHEN
产品型号:Q41F
连接方式:法兰
公称通径:DN15~DN200
适用介质:水、蒸汽、油品、液体等
阀体材质:不锈钢
压力温度:高压 高温
样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 密封性强

    锻钢球阀用聚合物或金属作为密封材料,在高温、高压工况具有优良的密封性能。

  • 适用范围广

    锻钢球阀广泛适用于化工、炼油、油气、天然气、钢铁等介质管路。

  • 耐腐蚀

    锻钢球阀*主要的阀座密封圈材料是聚四氟乙烯,耐腐蚀性好,寿命长。

  • 操作方便

    一般情况下只需要旋转手柄。90°就可实现全关闭或全打开,实现快速启闭,并且开启力矩较小。

  • 维修方便

    维修方便,锻钢球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • 阻力小

    流体阻力小,其阻力系数与同长度的管段相等。

产品详情

高压锻钢球阀概述:

台臣阀门公司生产销售的高压锻钢球阀的主要特点是本身结构紧凑,密封可靠,耐高压、结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。


高压锻钢球阀工作原理:

锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。通常为全通径球阀、90度角开关,轻便,体积小,可以做成大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。锻钢球阀分类:低压锻钢球阀,高压锻钢球阀。


高压锻钢球阀设计标准:

设计标准Design StandardGB/T12237API608
结构长度Face to FaceGB/T12221ASME16.10
法兰尺寸 Flanged SizeGB/T9113 JB/T79ASME16.5
检查与实验Test&InspectionJB/T9092API598
注:系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。


高压锻钢球阀主要零件材质

序号零件名称材质
GBASTM
1侧阀体WCBA216-WCB
2螺母35A194-2H
3垫片柔性石墨+不锈钢柔性石墨+不锈钢
4螺柱35CrMoAA193-B7
5阀体WCBA216-WCB
6阀座PTFEPTFE
7球体25+ENPA105 + ENP
8阀杆1Cr13A182-F6a
9垫片PTFEPTFE
10填料柔性石墨柔性石墨
11填料压盖WCBA216-WCB
12螺钉35A194-2H
13定位片Q235A碳钢
14挡圈65MnAISI 1566
15手柄KT330-08A47-667 235 10
