自力式调节阀工作原理介绍及原理图

时间:2020-07-21   访问量:2012   作者:台臣阀门

自力式调节阀工作原理:

自力式调节阀是无需任何外加能源,利用介质本身能量而自动调节的产品。该调节阀的*大优点就是能在无电、无气的场所使用,同时又节约了能源。压力设定期在一定范围内随意可调。自力式调节阀占据空间小(相对于重锤式减压阀),调节简易、无需外力,因次自力式调节阀广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、液体及蒸汽的减压、稳压(用于阀后调节)。或泄压、稳压(用于阀前调节)。

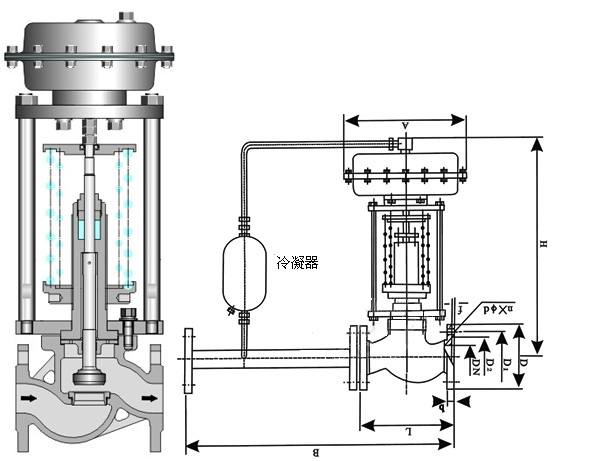

自力式调节阀工作原理图

自力式调节阀原理分类:

ZZYP单座自力式压力调节阀(调压力、压差小场合)

ZZYM套筒自力式压力调节阀(调压力、压差大场合)

ZZYN双座自力式压力调节阀(调压力、流量大场合)

ZZWP自力式温度调节阀(调温度、温度调节范围小场合)

ZDWP自力式电控温度调节阀(调温度、温度范围大场合)

ZZLP自力式流量调节阀(调流量)

ZZVP型自力式微压阀(压力小场合、或氮封装置卸氮用)

ZZCP型自力式差压阀(阀前阀后有压差场合)

ZZJP型指挥器操作自力式压力调节阀(氮封装置、供氮阀)

自力式压力调节阀结构原理:

自力式压力调节阀根据各种工艺场合的需要有三种阀内件形式:单座式、套筒式、双座式,用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。自力式调节阀根据各种工艺场合的需要有三种阀盖型式:普通(一般场合)、长颈(压力调节范围大)、散热(温度350~550C)。

自力式调节阀采用快开流量特性,动作灵敏,调节精度高(误差<10%)。这种调节阀又分为直接作用式和间接作用式两种。

1、直接作用式调节阀又称为弹簧负载式,其结构内有弹性元如:件弹簧、波纹管、波纹管式的温包等,利用弹性力与反馈信号平衡的原理。

2、间接作用式调节阀,增加了一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行机构,驱动主阀阀瓣运动达到改变阀开度的目的。

①压力调节阀:反馈信号就是阀的出口压力,通过信号管引入执行机构。

②流量调节阀:阀的出口处就有一个孔板(或者是其他阻力装置)由孔板两端取出压差信号引入执行机构。

③温度调节阀:阀的出口就有温度传感器(或者温包)通过温度传感器内介质的热胀冷缩驱动执行机构。

自力式调节阀

自力式调节阀调整方法:

自力式压力调节阀在出厂前已按设定值调整好,如果用户希望改变设定值,或由于某种原因实际指示值偏离设定值时,可以用调节棒转动件7(调节盘),顺时针方向转动压力降低,反顺时针方向转动压力升高。如在调整中有任何问题也可拨打15900840303电话咨询。

自力式压力调节阀使用原理:

 自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。

(减压、稳压型)阀后自力式调节阀:

阀作用方式为压闭型。其作用原理是介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到减压、稳压的目的。如阀后压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使调节阀开度减少,直至阀后压力下降至设定值为止。同理,如阀后压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使调节阀的开度加大,直至阀后压力上升至设定值为止。

(泄压、稳压型)阀前自力式调节阀:

阀作用方式为压开型。其作用原理是介质由箭头方向流入阀体,  经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到泄压、稳压的目的。如阀前压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使调节阀开度增大,直至阀前压力下降至设定值为止。同理,如阀前压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使调节阀的开度加小,直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。

自力式调节阀分类介绍:

自力式调节阀又称自动调节器、自力式控制阀,它是集检测、变送、控制、执行为一体的阀门装置,无须外加能源(电源、气源),直接利用被控介质自身能量进行自动控制与操作。只要利用了辅助能源的调节阀就不能称作“自力式”,这个概念必须要澄清,否则会给供应商或制造商造成误解!
