调节阀的工作原理

时间:2020-11-11   访问量:705   作者:台臣阀门

调节阀又名控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的*终控制元件。一般由执行机构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,可以分为气动调节阀电动调节阀、液动调节阀三种;按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文名:control valve,位号通常FV开头。调节阀常用分类:气动调节阀电动调节阀,小流量调节阀,自力式调节阀等。


调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。调节阀分电动调节阀气动调节阀和液动调节阀等。   

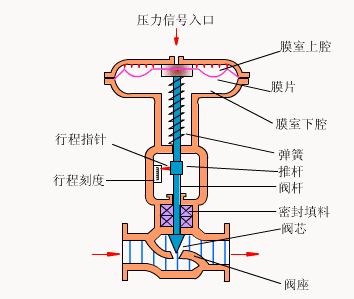

调节阀工作原理图

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。


流通能力Cv是选择调节阀的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。根据流通能力Cv值大小查表,就可以确定调节阀的公称通径DN。


调节阀的工作原理其实很简单,但又很难理解,调节阀就是执行机构和阀体组成,通过接受模拟信号去调节阀门开度,如果大家有什么不懂的地方,可以联系我们在线客户,或者打电话给我们技术沟通了解,感谢您的阅读。
