气动小流量调节阀控制方案

气动小流量调节阀控制方案

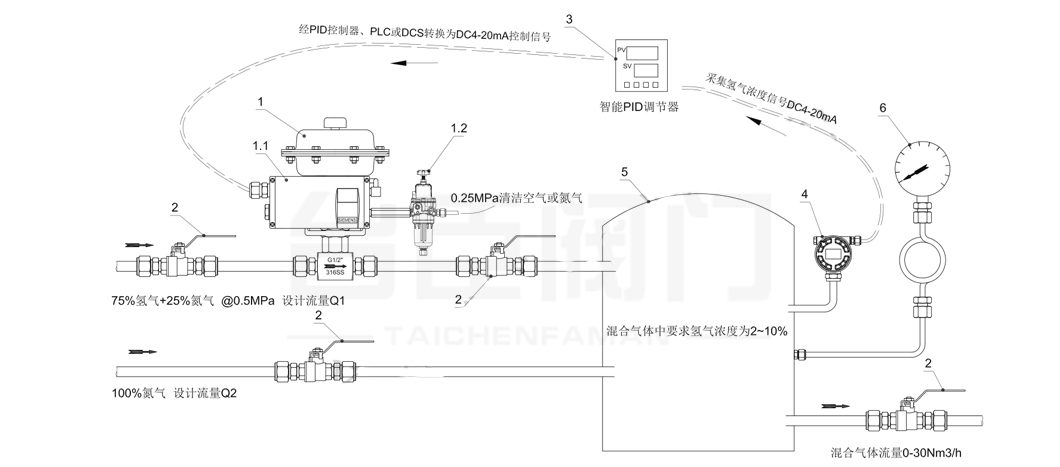

1、TC611W气动调节阀  1.1 西门子6DR5智能电气阀门定位器  1.2空气过滤减压器  2、开关球阀或截止阀  3、 PID控制器、PLC或DCS  4、 氢气浓度检测仪  5、混合气体缓冲罐  6、 压力表组件
阀门技术要求:
1、根据混合后的气体流量要求为0- 30Nm3/h,计算可得设计流量Q1范围为0 -4Nm3/h;

2、根据计算选型阀门推荐Cv0.05,流量特性:等百分比;

3、阀门型号TC611规格: G1/2 (内螺纹),材质: 304,设计流量: 0. 3-4Nm3/h;

4、附件:西门子6DR5050-0EN00-智能阀门定位器等。


电动小流量调节阀控制方案

一、技术(工艺)要求

1、电动防爆调节阀多大开度时能保证阀后压加.6MPa,出口流量在256kg/h

2、电动防爆调节阀多大开度时能保证阀后压加08IPa,出口流量在296g/h

3、电动防爆调节阀多大开度时能保证阀后压力1.0MPa,出口流量在330kg/h

4、电动防爆调节阀多大开度时能保证阀后压力1.2MPa,出口流量在362kg/h

5、电动防爆调节阀多大开度时能保证阀后压力1.4IPa,出口流量在392kg/h我要求防爆,不锈钢的,外形尺寸要小。介质为柴油

二、技术选型及计算

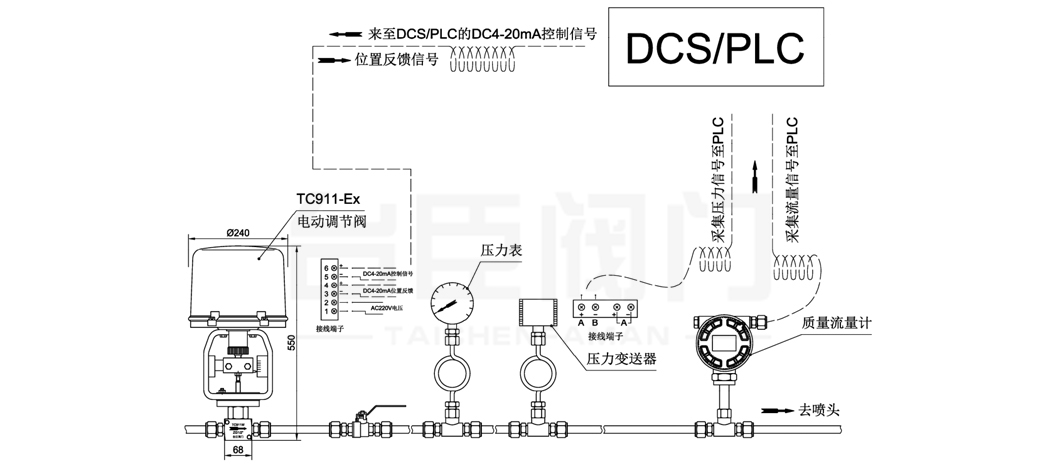

上述要求在喷出位置处,柴油应该以雾化状态喷出,具体雾化的效果如何,应该由该位置雾化喷头的规格与数量决定,详见下述设计方案图:

电动小流量调节阀控制方案

对于调节阀而言,其是通过调节柴油的流量来实现对阀后压力的控制,对于上述工艺,阀后压力由雾化喷头的规格与数量确定;所以对阀后压力(P2)及流量(Q)只能进行单控,即以控制流量为主,抑或以控制阀后压力为主,不可能实现既要控制流量又要控制压力的双控。
