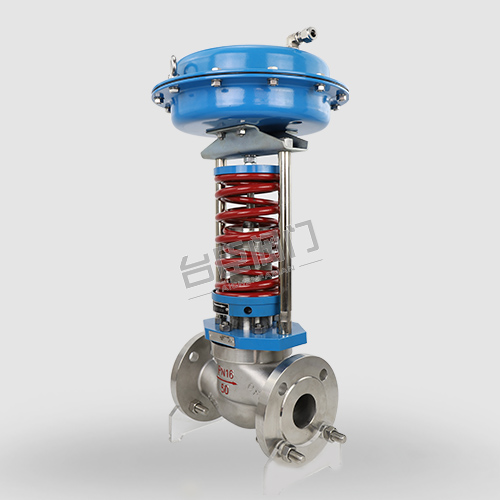

ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀
ZZYP自力式压力调节阀

自力式压力调节阀

品牌厂家:台臣/TAICHEN
产品型号:ZZYP
连接方式:法兰
公称通径:DN20~DN300
适用介质:水、蒸汽、油品、液体等
阀体材质:不锈钢304、316、碳钢WCB
压力温度:1.6~6.4MPa、 低温、常温、高温
样本、说明书、结构图请在样本中下载查看
在线询价

服务热线:15900551552(微信同号)021-60443399

产品优点
  • 安全可靠

    每台台臣阀门产品出厂前均试压合格后出厂,质量安全可靠。。

  • 硅溶胶精铸

    硅溶胶精铸阀体光洁度好、质量稳定,能抗污防尘、耐老化、耐高温、耐腐蚀。

  • 用途广

    产品不断升级,小改结构就可在石油、化工、蒸汽等行业使用。

  • 性能好

    台臣牌自力式调节阀结构经过改良升级,性能更好、精度更准、耐温耐压更高。

  • 调节精度高

    新型结构、数控精加工,误差小,调节精度±5%。

  • 无需外源

    自力式调节阀无需外接能源,可自动调节介质压力、流量、温度。

产品详情

ZZYP自力式压力调节阀介绍:

ZZYP自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前阀后压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。


ZZYP自力式压力调节阀结构原理:

ZZYP自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品*大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,台臣牌自力式调节阀广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到*佳的控制效果。

ZZYP自力式压力调节阀结构

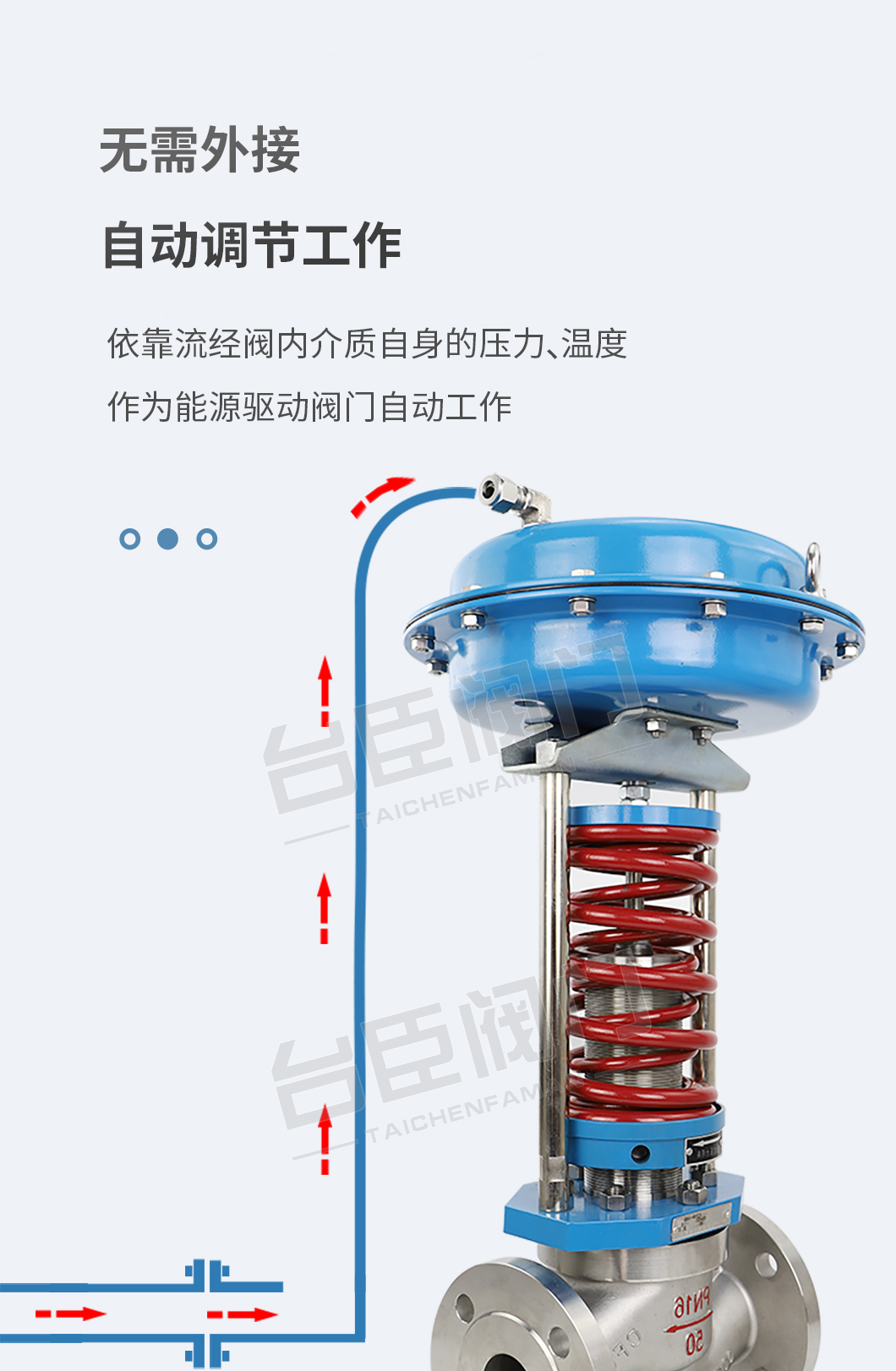

ZZYP自力式压力调节阀工作原理

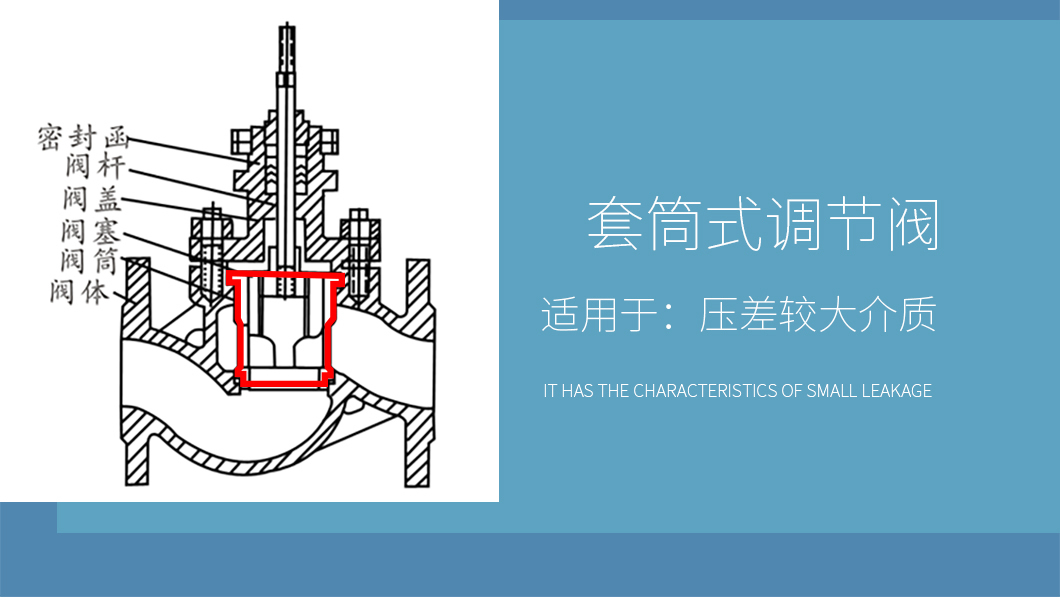

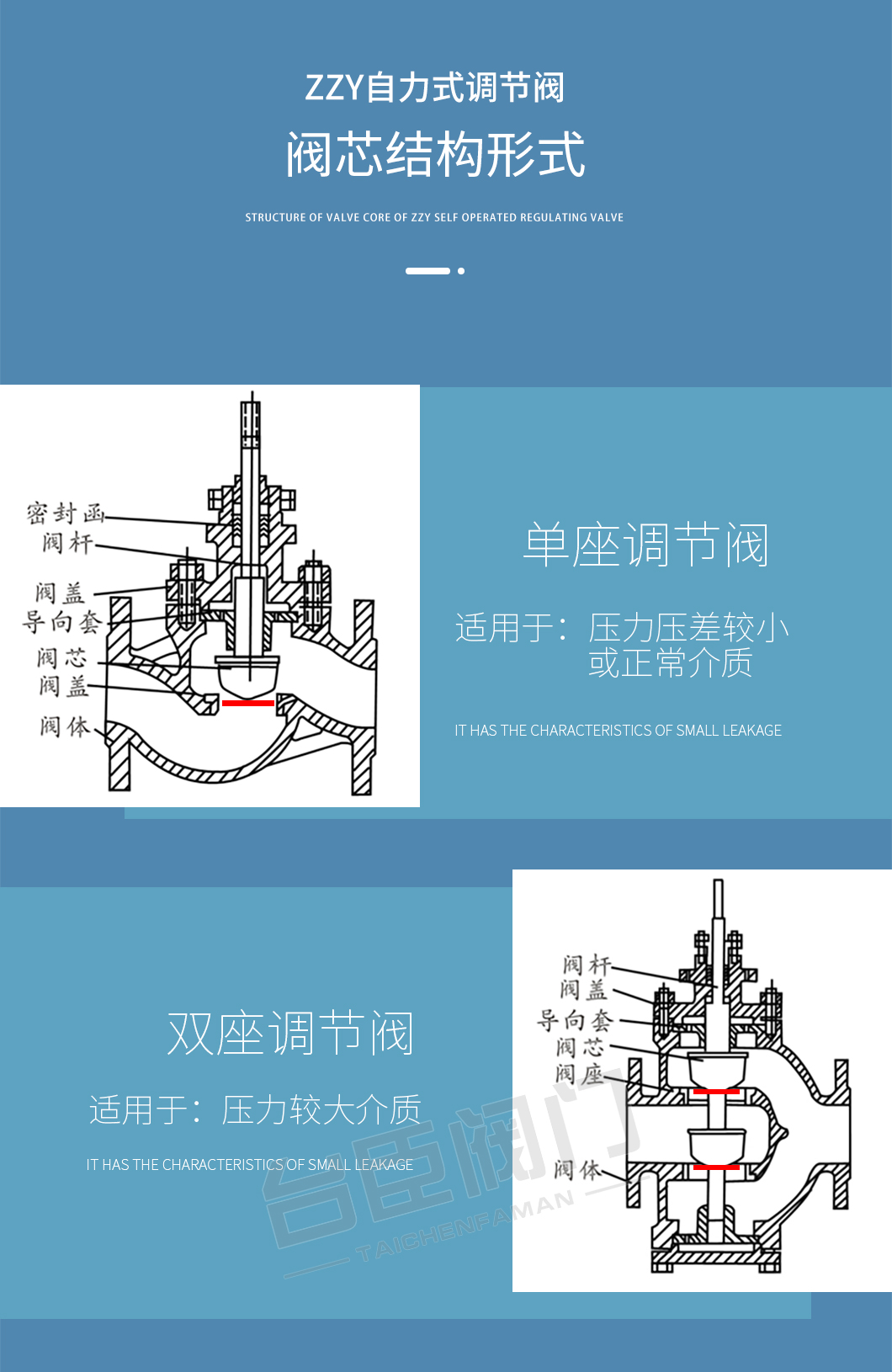

ZZYP自力式压力调节阀结构形式

ZZYP自力式压力调节阀结构形式

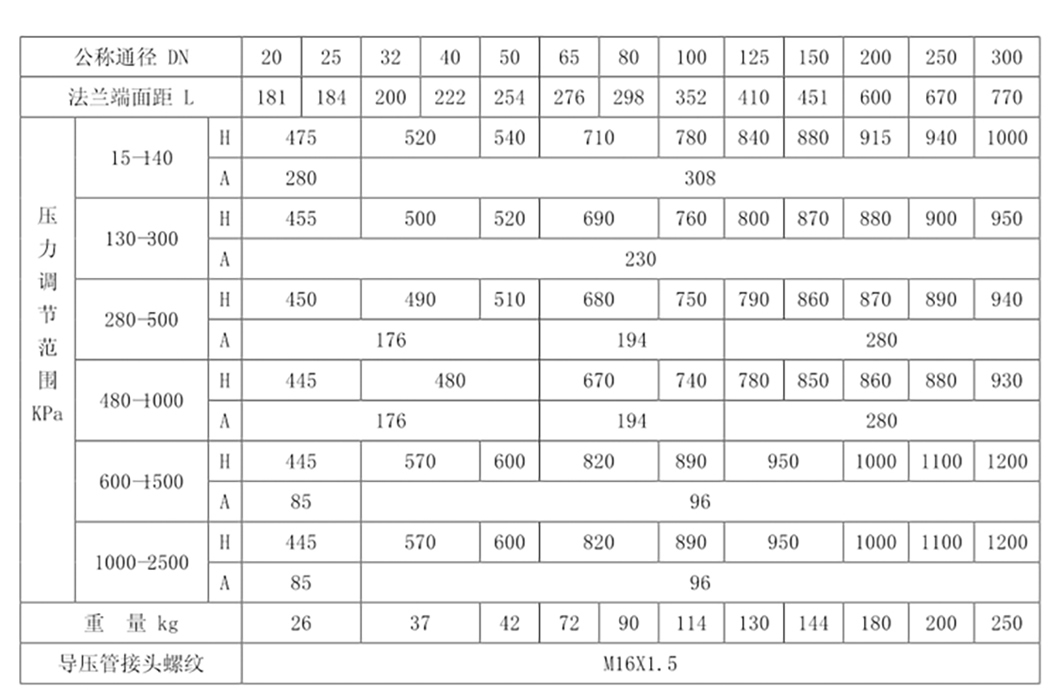

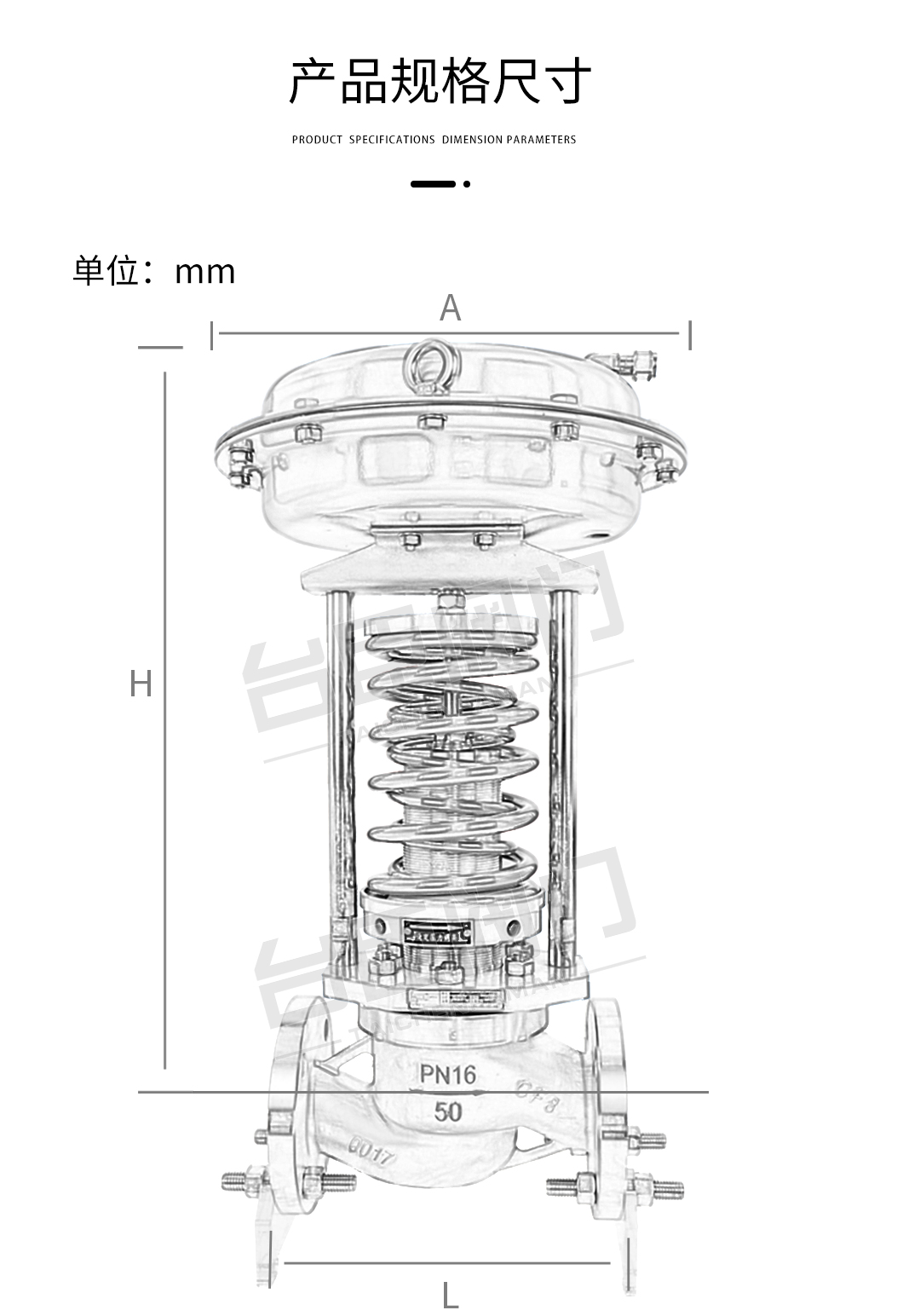

ZZYP自力式压力调节阀参数

ZZYP自力式压力调节阀参数

ZZYP自力式压力调节阀安装原理图
