特材阀门（特种材料阀门）专为强腐蚀、高温高压、高磨损、高纯度或极端温度等严苛工况设计，其核心价值在于保障关键流程的安全、稳定与长周期运行。

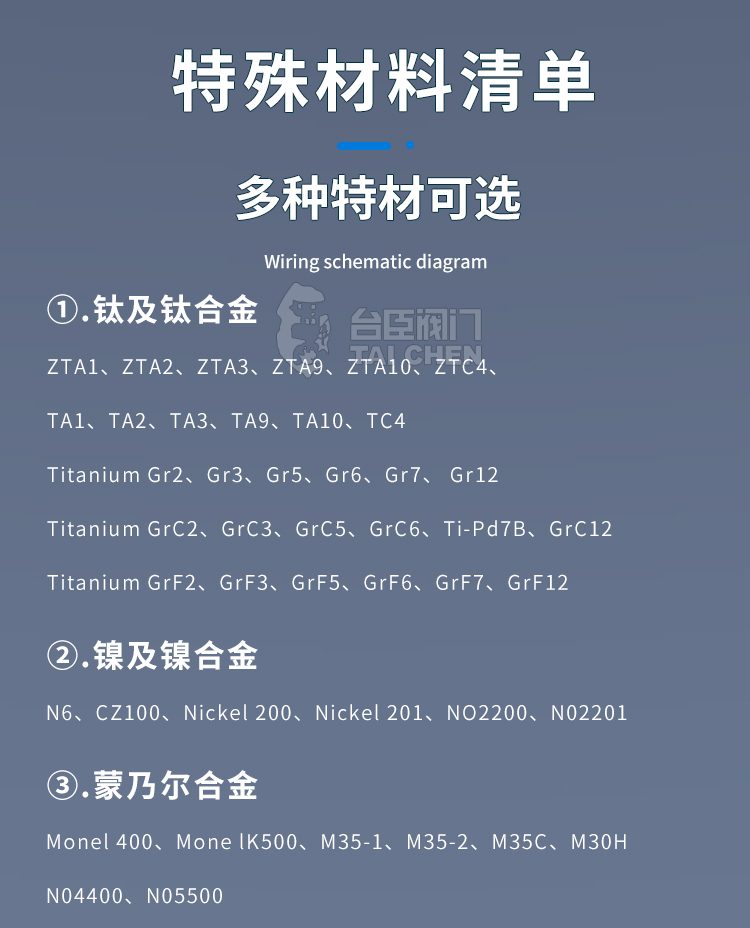

所用材质主要针对强腐蚀、高温高压、深冷、高纯或含固体颗粒等极端工况，远超普通碳钢或不锈钢的适用范围。常用特种材质可分为以下几大类：

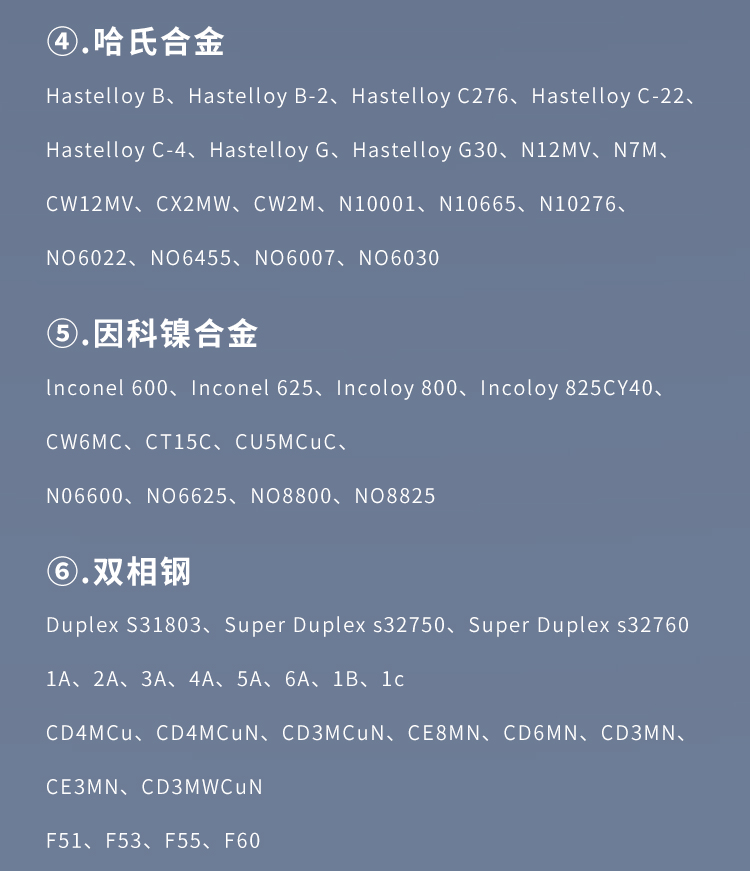

一、镍基合金系列（极端腐蚀环境“王牌”）
哈氏合金（Hastelloy）B系列（如B-2/B-3）：含钼量高（~30%），专抗盐酸、硫酸、磷酸等还原性酸，适用于沸点浓度盐酸。
C系列（如C-276/C-22）：含铬+钼，兼具抗氧化与还原性介质能力，耐湿氯、次氯酸盐、氢氟酸、王水等，使用温度可达1100℃。
蒙乃尔合金（Monel）：高镍铜合金（Ni≥63%），耐氢氟酸、碱液、海水、HF-HNO₃混酸，广泛用于海洋工程与核工业。
因科镍合金（Inconel/Incoloy）：如Inconel 625、825，耐高温氧化与应力腐蚀，适用于烟气脱硫、石化加氢装置。
二、钛及钛合金（轻量高强耐蚀）
纯钛（Gr.2）：表面形成致密TiO₂钝化膜，耐湿氯气、次氯酸盐、硝酸、有机氯化物，是氯碱工业核心材料。
钛钯合金（Gr.7）：添加0.12~0.25% Pd，显著提升在**还原性酸（如盐酸）**中的耐蚀性。
应用：海水淡化、航空航天液压系统、制药高纯流体控制。

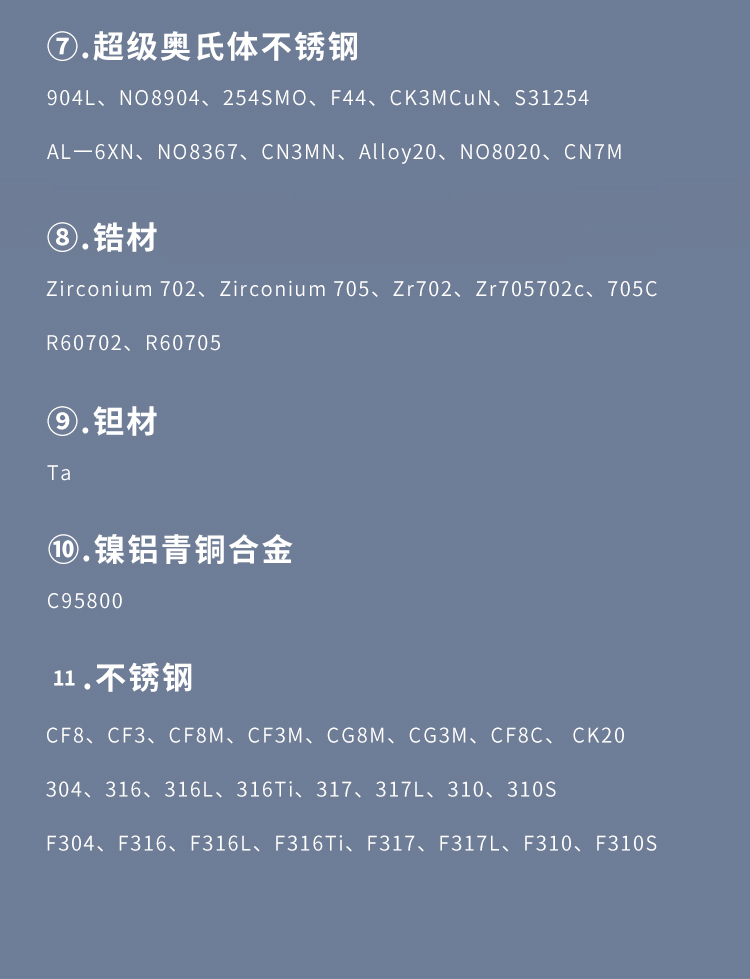

三、锆及锆合金（强酸腐蚀专家）
对盐酸、硫酸、硝酸、醋酸等几乎所有无机酸和有机酸具有优异耐蚀性，尤其在沸腾浓盐酸中表现远超哈氏合金。
缺点：成本极高，加工难度大，主要用于湿法冶金、精细化工关键部位。
四、超级奥氏体与双相不锈钢
904L（UNS N08904）：高Cr-Ni-Mo-Cu奥氏体钢，耐稀硫酸、磷酸、含氯介质，广泛用于化肥、制药行业。
254 SMO（UNS S31254）：6Mo超级奥氏体，PREN值＞40，抗点蚀能力为316L的3倍以上4。
双相钢（如2205/2507）：铁素体+奥氏体双相结构，兼具高强度（σb≥620MPa）与耐氯离子应力腐蚀开裂能力，适用于海水、油气平台。
五、高硅铸铁与20号合金
高硅铸铁（如STSi5）：含硅14~18%，耐浓硫酸、硝酸，但脆性大，仅用于静态部件3。
20号合金（Alloy 20/Carpenter 20）：含Ni 32~38%、Cr 19~21%、Cu 3~4%，专为热浓硫酸设计，也耐磷酸、醋酸。
六、非金属特材衬里
虽非整体金属材质，但在特阀中广泛应用：
PTFE（聚四氟乙烯）：耐所有强酸强碱，-200~180℃，用于衬里球阀/隔膜阀。
PFA/FEP：可熔融加工型氟塑料，性能接近PTFE，适用于高纯半导体气体。
陶瓷（氧化铝/碳化硅）：硬度HV≥1200，耐磨性为合金钢10倍，用于煤化工、矿浆输送。
一、典型应用场景
1. 石油化工
加氢裂化/重整装置：400℃+、15MPa+高温高压氢气环境，需哈氏合金（C-276）或316L+堆焊阀门抗氢脆与硫化物腐蚀。
醋酸/PTA生产：98%浓醋酸在150~200℃下对普通不锈钢腐蚀速率＞10mm/年，必须采用镍基合金（如VM系列）或钛材阀门。
乙烯裂解炉出口：超高温（＞500℃）蒸汽与焦油混合物，需耐热钢或Inconel 800H材质。
2. 新能源与电子
锂电材料氢氟酸系统：HF对玻璃、金属均有强腐蚀，需蒙乃尔合金或PTFE衬里阀门。
光伏多晶硅氯化氢合成：高温湿氯气环境，钛材因表面TiO₂钝化膜而成为**。
半导体超纯水：EP级316L或高纯PFA隔膜阀，确保颗粒物≤0.001ppm。
3. 环保与海洋工程
海水淡化反渗透系统：高Cl⁻浓度易引发点蚀，双相钢（2205/2507）或超级奥氏体（904L）为标准配置。
垃圾焚烧烟气脱硫：含SO₂、HCl、飞灰的湿烟气，需C-276哈氏合金或陶瓷内衬阀门。
4. 核电与**制造
“华龙一号”冷却回路：抗辐射、耐高温高压。
航空航天液压系统：钛合金轻量化+耐航空燃油腐蚀，减重30%以上3。
