自力式调节阀选型说明-调节阀厂家

时间:2020-07-21   访问量:3433   作者:台臣阀门

自力式调节阀选型说明:

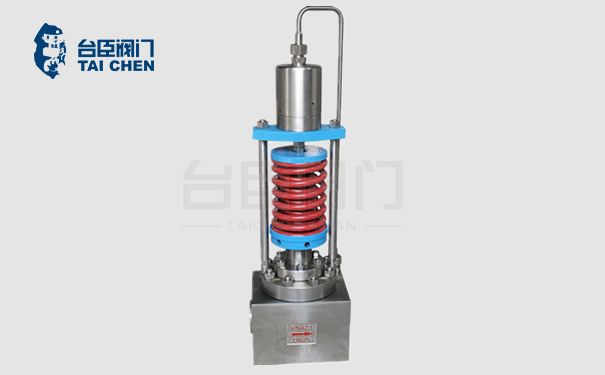

自力式调节阀由调节阀、执行器和一个设定压力的弹簧组成,工作无需外部驱动能源,依靠介质本身对压力、温度、流量等工艺参数进行调节与控制。自力式调节阀选型主要是根据现场使用工况,使用介质、压力、温度、材质、作用形式、控制方式等一系列参数选型的,用户可提供以上技术参数让我司为您选型,或者像我司工作人员索要选型样本,选型样本内有详细介绍各种自力式调节阀型号、技术参数、作用原理、编号编制方法等一系列选型说明,下面台臣就简单介绍一下自力式调节阀选型。

自力式调节阀选型之作用:

自力式压力调节阀由执行器、弹簧、导管、阀体组成,用于调节介质压力,具有泄压、稳压、恒压、调压的功能;

自力式流量调节阀由执行器、导管、阀组组成,主要用于调节介质流量,控制精度可达95%。

自力式温度调节阀由温度传感器、毛细管、调节阀组成,主要调节介质温度,起到温度恒温、降温、升温的作用。

氮封装置由执行器、导管、调节阀组成,主要为储罐供氮、卸氮供气,超压泄压,恒压使用。


自力式调节阀结构选型:

自力式单座调节阀单座阀芯适用于低压、压差小的场合。

自力式双座调节阀双阀芯用于大流量、允许泄露量大的场合。

自力式套筒调节阀采用笼式套筒结构适用于高压、压差大的气体、液体场合。

自力式三通调节阀适用于分流、合流场合,一般用户切断或者温度调节场合。

自力式微压调节阀采用加大执行器适用于微压、压力很低的场合。

自力式调节阀选型之控制方式:

自力式调节阀分阀前式、阀后式两种,阀前式导管取阀前,对阀前的介质起稳压、恒压、泄压用,阀后式导管取阀后,控制阀后介质压力起降压、减压、调压用,用户可提供工况要求,让我司技术人员为您专业选型。

自力式调节阀选型注意事项:

自力式调节阀选型还应该根据介质使用情况选,比如蒸汽需加冷凝器,高压场合阀体需选用锻打材质,腐蚀性气体、液体应当选用不锈钢材质或更好,温度超过230℃应当加散热片,避免照成弹簧或者执行器高温损坏,调节流量温度、调节压差压力应当选用多功能组合阀,在压力调节阀范围比较大或者要求精准度很高场合应当选用气动和电动调节阀,自力式调节阀调节阀范围一般为目标值正负20%,泄露量一般为5%左右。

自力式调节阀选型方法:

**单元第二单元第三单元第四单元第五单元第六单元
名称单号执行器代号用途代号结构代号压力代号作用单号
ZZYP16B
Z-调节阀Z-执行器Y-压力P-单座16压力B压闭式

D-电控L-流量M-套筒
K压开式


V-微压N-双座



C-差压X-分流三通



J-指挥器Q-合流三通



W-温度
