如此详细的自力式调节阀操作安装技术,90%的人都在用

时间:2020-10-13   访问量:25   作者:台臣阀门

自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式压力调节阀在安装的过程中,我们需要了解到自力式调节阀常规安装方法是什么呢?下面一起来看看自力式压力调节阀的常规安装方法。

1、自力式压力调节阀安装的一般规定是:安装前,应仔细检查核对型号与规格是否符合设计要求。

2、检查阀杆和阀盘是否灵活,有无卡阻和歪斜现象。自力式压力调节阀阀盘必须严格关闭。对阀门进行强度和严密性试验,不合格的不得进行安装。安装时,应按设计要求安装。

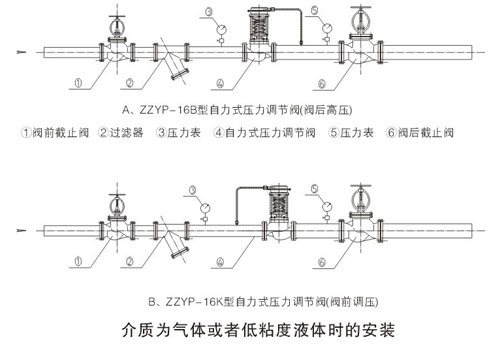

3、安装图解如下:

自力式调节阀安装图

自力式压力调节阀安装时需要注意的事项:

1、自力式压力调节阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为直立安装在水平管上,当位置空间不允许时才倒装或斜装。

2、为便于现场维修及操作,调压阀四周应留有适当空间。

3、当介质为洁净气体或液体时,阀前过滤器可不安装。

4、调压阀通径过大(DN≥100 时),应有固定支架当确认介质很洁净时,件3可不安装。

5、位置实在不允许时,旁通阀可以省略。

6、阀组后根据需要用户可选配止回阀、安全阀等。

7、阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上,冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约 3个月灌水一次。

以上就是自力式调节阀安装方法和注意事项的全部内容,看完希望对您有帮助。
